煤氣水封逆止閥
更新：2022/7/5 10:22:32??????點擊：
- 品牌：???工開閥門
- 型號：???煤氣水封逆止閥
產品介紹
煤氣水封逆止閥用途：當水封逆止閥關閉時，通過雙氣動驅動裝置的驅動，使弧形閥板繞閥軸旋轉110度，使弧形閥板周邊緣完全都侵入水中，同時將煙管道罩在弧形閥板內使煤氣通道經過水位與下游隔斷開，達到水封效果。水封逆止閥開啟時，弧形閥板旋轉離開水面，煤氣管道暢通，即為閥門開啟。水封逆止閥開關動作與三通切換閥聯鎖動作，當轉爐煤氣回收裝置回收煤氣工作時，三通切換閥的回收側蝶閥（主閥）打開，水封逆止閥則隨之開啟；當煤氣質量不達標時，轉爐煤氣回收裝置停止回收煤氣，則水封逆止閥關閉，三通切換閥的回收側蝶閥（主閥）隨之關閉。阻止已回收的煤氣倒流。
煤氣水封逆止閥是轉爐煤氣回收系統為了防止已經回收的煤氣在非回收期間倒流到三通切換閥和抽煙風機管道中，是確保轉爐煤氣回收系統安全運行不可缺少的設備。該閥門和旁通閥、三通切換閥聯鎖配套使用并組成完整的轉爐煤氣回收裝置系統。適用于煉鋼爐煤氣回收的系統作為管道水封 設備。
煤氣水封逆止閥特點： 1、本閥門安裝在閥體上的兩個限位開關采用感應式電器用于位置反饋信號，以保證水封逆止閥與三通切換閥動作連鎖的可靠性。同時可遠距離自動控制切換，也可以現場單機操作切換。該閥由于采用水位密封，水位至關重要，水封逆止閥安裝了水位計和水位報警系統，可隨時監控水位，并且水封逆止閥設有給水裝置，當密封水位降低時（閥內缺水時）水位報警系統發訊給水裝置自動補水。因此具有安全性高、并且可靠。本閥采用焊接結構，其結構簡單、制造裝配工藝獨特。為減少開關閥門的扭矩、增加關閉速度，弧形閥板兩邊各配置配重重錘，使閥門具有開關靈活、切換速度快等特點。為使閥門能在低溫工況正常工作，在水箱內設置了蒸汽發熱管。
2、根據使用工況反饋的信息，水封逆止閥設計時，將原閥體的內腔容積加大，使水封水位體積隨之增大，當閥門關閉時，弧形門板的內外水位差變小，造成水封水位高度相對增高，可更加滿GB6222-2005《工業企業煤氣安全規程》標準內“水封的有效高度為煤氣計算壓力至少加500mm”的規定。
3、根據水封逆止閥經常開關使用軸端密封很容易泄漏這一特點，軸端密封結構就凸顯得尤為重要，為此設計時，采用填料密封與液膠水密封相結合的雙保險密封結構形式，確保軸端密封的可靠性。其結構原理如下：在原有的軸端密封基礎上，增加一個環繞發閥軸的空腔，將腔內注入粘稠的液膠水同時膠液壓還有絮狀的纖維物質，當閥軸轉動時一部分絮狀的纖維纏繞在閥軸上隨閥軸一起轉動，形成一個沒有間隙旋轉層，因此將軸端間隙消除，使密封性能更加穩定、可靠。
水封逆止閥主要由水箱閥體、煙管道、弧形閥板、閥軸、液位調正器、液位報警器、搖臂、連桿、電磁閥、空氣減壓過濾器等組成。
當水封在800mm時的水位為標準水位；
當水封低于600mm時液位計開始報警；
當水封高于800-1000mm時水開始溢流（可調）；
煤氣水封逆止閥性能：
|
適用氣體 |
煤氣、含塵氣體、冷熱氣體 |
供水壓力 |
0.3～0.4 Mpa |
|
供氣壓力 |
0.5～0.8 Mpa |
供水量 |
1m3/h |
|
供氣量 |
0.5～1m3/min |
閥門啟閉時間 |
<15秒（單程） |
煤氣水封逆止閥零部件材料表：
|
零件名稱 |
水箱體、弧形閥板 |
軸 |
|
材料 |
碳鋼或錳鋼 |
不銹鋼 |

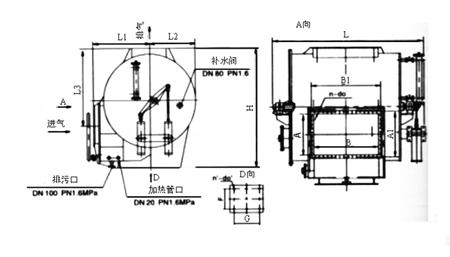

煤氣水封逆止閥結構：（圖）
煤氣水封逆止閥外觀尺寸：
|
DN |
接口尺寸AXB |
接口尺寸 |
n—Фd |
L |
L1 |
L2 |
L3 |
H |
補水 |
|
800 |
480X1050 |
580X1150 |
32-Ф23 |
3400 |
1500 |
1300 |
1900 |
2900 |
80 |
|
900 |
580X1100 |
680X1200 |
34-Ф23 |
3500 |
1500 |
1300 |
2000 |
3000 |
80 |
|
1000 |
800X1200 |
920X1320 |
40-Ф23 |
3900 |
1600 |
1380 |
2150 |
3400 |
80 |
|
1100 |
800X1400 |
920X1520 |
44-Ф23 |
3900 |
1600 |
1380 |
2150 |
3400 |
80 |
|
1200 |
800X1400 |
920X1520 |
44-Ф23 |
3900 |
1600 |
1380 |
2150 |
3400 |
80 |
|
1300 |
880X1500 |
1000X1620 |
44-Ф23 |
4050 |
1600 |
1380 |
2200 |
3400 |
80 |
|
1400 |
970X1540 |
1080X1620 |
44-Ф23 |
4150 |
1600 |
1380 |
2200 |
3400 |
80 |
|
1500 |
1080X1850 |
1220X1990 |
56-Ф23 |
4350 |
1600 |
1400 |
2287 |
3600 |
100 |
|
1600 |
1080X1850 |
1220X1990 |
56-Ф23 |
4350 |
1600 |
1400 |
2287 |
3600 |
100 |
|
1700 |
1150X1900 |
1298X2050 |
56-Ф23 |
4350 |
1600 |
1400 |
2287 |
3600 |
100 |
|
1800 |
1250X2000 |
1402X2150 |
56-Ф23 |
4350 |
1600 |
1400 |
2287 |
3600 |
100 |
煤氣水封逆止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
煤氣水封逆止閥定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
更多產品
