產品介紹
QD741W-6 液動通風蝶閥
手動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MP工，一般適用工業、冶金、環保等管道作通風調節介質流量之用。
QD741W-6 液動通風蝶閥特點：
1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。?
2、內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。
QD741W-6 液動通風蝶閥性能：
|
公稱通徑 |
DN500～ DN2000 |
DN500～ DN6000 |
|
|
公稱壓力(MPa) |
≤ 0.60 |
≤ 0.25 |
|
|
工作壓力(MPa) |
≤ 0.60 |
≤ 0.02 |
|
|
試驗壓力(MPa) |
殼體 |
1.5 倍工作壓力 |
1.5 倍工作壓力 |
|
密封 |
1.1 倍工作壓力 |
1.1 倍工作壓力 |
|
|
工作溫度(℃ ) |
≤ 250℃ |
≤ 250℃ |
|
|
適用介質 |
煤氣、空氣、煙氣 |
||
QD741W-6 液動通風蝶閥零部件材料表：
|
零件名稱 |
閥體 |
閥板 |
閥軸 |
|
材料 |
碳鋼 |
碳鋼 |
碳鋼、不銹鋼 |

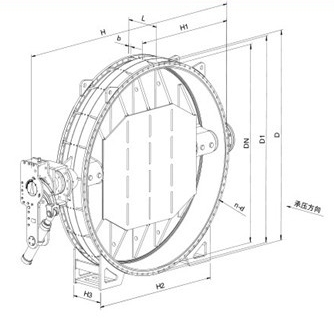

QD741W-6 液動通風蝶閥：（圖）
QD741W-6 液動通風蝶閥外觀尺寸：
|
DN |
L |
D |
D1 |
b |
n-d |
L1 |
L2 |
參考質量 (kg) |
|
500 |
300 |
645 |
600 |
32 |
20-ф22 |
1110 |
623 |
385 |
|
600 |
755 |
705 |
36 |
20-ф26 |
1135 |
695 |
505 |
|
|
700 |
860 |
810 |
40 |
24-ф26 |
1156 |
750 |
525 |
|
|
800 |
350 |
975 |
920 |
44 |
24-ф30 |
1377 |
820 |
645 |
|
900 |
1075 |
1020 |
48 |
1420 |
875 |
745 |
||
|
1000 |
1175 |
1120 |
52 |
28-ф30 |
1435 |
923 |
849 |
|
|
1200 |
1405 |
1340 |
60 |
32-ф33 |
1700 |
1055 |
1147 |
|
|
1400 |
400 |
1630 |
1560 |
68 |
36-ф36 |
1836 |
1175 |
1335 |
|
1600 |
1830 |
1760 |
76 |
40-ф36 |
2115 |
1250 |
1740 |
QD741W-6 液動通風蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境]要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
