藍式過濾器
更新：2022/7/4 11:45:17??????點擊：
- 品牌：???工開閥門
- 型號：???SBL
產品介紹
產品結構特點：
籃式過濾器有殼體、排污蓋、濾芯、濾網、螺栓等組成?；@式過濾器網眼總面積是入口管道截面積的3-4倍，壓差為0.05-0.15，壓力在設計有不同。上海高壓閥門廠生產的籃式過濾器共有四種形式：直通平底籃式過濾器；直通弧底籃式過濾器；高低接管平底籃式過濾器；高低接管弧底籃式過濾器。
產品性能參數：
|
型號 Model |
SN |
環境溫度 Ambient Temperature |
CS:-30℃～+350℃ SS:-80℃～+480℃ |
|
規格 Size |
DN32～500 GB81～59 PN 0.6～5.0 FF RF |
螺帽螺栓 Bolt/Nut |
20# 304 304L 316 316L |
|
殼體材質 Body |
A3 304 304L 316 316L H62 襯里 |
連接方式 Jonit Type |
法蘭連接 對焊連接 螺紋連接 Flange ButtWelding Threaded |
|
過濾精度 Pore size |
10～300(目/in) |
法蘭標準 Flanges |
HG GB SH HGJ JB ANSI JIS |
|
密封墊片 Diaphragm(P/V) |
丁晴橡膠 聚四氟乙烯 金屬墊片 NBR PTFE Metal Gasket |
設計檢測標準 Manufacture Inspection |
GB150-98 HGJ532-91 |
|
濾芯材質 Element |
304 304L 316 316L |
外表Coating |
CS:Paint SS:No Paint |
產品主要零件材料：
|
殼體材質 Body
|
A3 304 304L 316 316L H62 襯里 |
|
密封墊片 Diaphragm(P/V) |
丁晴橡膠 聚四氟乙烯 金屬墊片 NBR PTFE Metal Gasket |
|
濾芯材質 Element |
304 304L 316 316L |

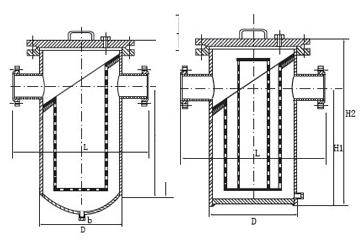

產品主要尺寸：
|
DN |
D |
H1 |
H2 |
L |
b |
濾網面積cm2型(B) |
濾網面積cm2(B型II) |
|
DN50 |
φ133 |
230 |
360 |
300 |
R1/2" |
686 |
686 |
|
DN80 |
φ219 |
320 |
475 |
420 |
R1/2" |
1429 |
2133 |
|
DN100 |
φ273 |
380 |
550 |
480 |
R1/2" |
2343 |
3775 |
|
DN150 |
φ325 |
620 |
820 |
560 |
R3/4" |
4750 |
7867 |
|
DN200 |
φ426 |
800 |
1040 |
700 |
R1" |
8919 |
14872 |
|
DN300 |
φ630 |
1000 |
1400 |
900 |
R1" |
17671 |
30631 |
工開閥門承諾：
（1）嚴格按照合同要求，提供符合設計標準，質量合格的產品。
（2）嚴格檢查和控制原材料、原器件、配套件的進廠質量。
（3）保證所供設備加工工藝完善、檢測手段完備。產品絕不帶缺陷出廠。對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。
（4）按合同規定的關鍵部件必須符合有關資質的要求，并經需方認可。
（5） 按合同規定向監造單位提供有關部門標準和圖紙，并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表，需方所派監造是督促我方按標準生產合格產品，但并不減我方的一切質量責任。
（6） 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準，供方無條件更換。在安裝和試運行過程中，設備出現質量問題，先處理問題，再分清責任，一切以滿足工程進度需要為準則。
