X71X手柄消防信號蝶閥
更新：2022/7/4 16:46:00??????點擊：
- 品牌：???工開閥門
- 型號：???X71X手柄消防信號蝶閥
產品介紹
主要技術參數：
(1)工作介質：水、油、氣體
(2)最大工作壓力：1.2MPa
(3)試驗壓力：2.4MPa
(4)適應環境溫度：4℃～70℃
(5)操作方式：手柄快開式
(6)開關容量：DC24V 0.5A；AC220V 1A
(7)連接方式：對夾連接
(8)電氣連接：公共線-紅色；常開觸點-藍色；常閉觸點-黑色

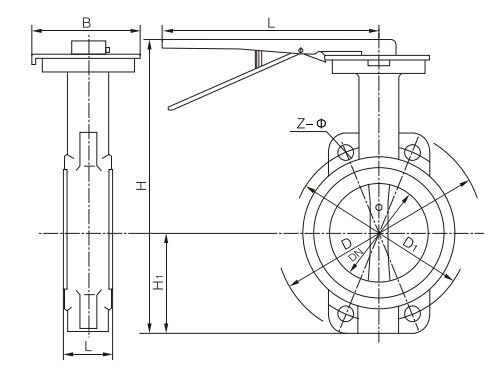

型號規格及外形尺寸
|
規格型號 |
公稱通徑 |
D（mm） |
d（mm） |
H（mm） |
B（mm） |
L（mm） |
H1（mm） |
|
ZSXDF7-Q-50-12-S |
DN50 |
Φ125 |
Φ145 |
255 |
46 |
150 |
238 |
|
ZSXDF7-Q-65-12-S |
DN65 |
Φ145 |
Φ145 |
300 |
50 |
150 |
250 |
|
ZSXDF7-Q-80-12-S |
DN80 |
Φ160 |
Φ145 |
305 |
50 |
150 |
274 |
|
ZSXDF7-Q-100-12-S |
DN100 |
Φ180 |
Φ145 |
320 |
56 |
150 |
304 |
|
ZSXDF7-Q-125-12-S |
DN125 |
Φ210 |
Φ145 |
370 |
58 |
150 |
333 |
|
ZSXDF7-Q-150-12-S |
DN150 |
Φ240 |
Φ145 |
400 |
59 |
150 |
360 |
|
ZSXDF7-Q-200-12-S |
DN200 |
Φ295 |
Φ280 |
465 |
64 |
200 |
/ |
工開閥門承諾：
（1）嚴格按照合同要求，提供符合設計標準，質量合格的產品。
（2）嚴格檢查和控制原材料、原器件、配套件的進廠質量。
（3）保證所供設備加工工藝完善、檢測手段完備。產品絕不帶缺陷出廠。對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。
（4）按合同規定的關鍵部件必須符合有關資質的要求，并經需方認可。
（5） 按合同規定向監造單位提供有關部門標準和圖紙，并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表，需方所派監造是督促我方按標準生產合格產品，但并不減我方的一切質量責任。
（6） 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準，供方無條件更換。在安裝和試運行過程中，設備出現質量問題，先處理問題，再分清責任，一切以滿足工程進度需要為準則。
