大口徑兩位三通電磁閥
更新：2022/7/8 15:19:31??????點擊：
- 品牌：???工開閥門
- 型號：???LD62B
產品介紹
LD62B系列 大口徑兩位三通電磁閥技術參數：
|
介質溫度：C3:-20℃～80℃ C4:-20℃～180℃ |
|
工作壓力：0.3～16bar，2.5MPA/4.0MPA/6.4MPA(特制型） |
|
運作方式：先導活塞式 |
|
工作型式：一進兩出、兩進一出、防爆型 |
|
閥體材質：黃銅、SS316 |
|
密封材質：NBR、VITON 、PTFE |
LD62B系列 大口徑兩位三通電磁閥零部件材料表：
|
代號 |
功能選項 |
功能說明 |
線圈參數：AC220V 110V 24V DC24V 12V |
|
E |
防爆型 |
防爆等級ExdIIBT4 |
電壓公差：±10% |
|
231 |
一進兩出 |
通電：1流向2，斷電：1流向3 |
防護等級：IP54（普通線圈） IP65(防爆線圈) |
|
232 |
兩進一出 |
通電：2流向1，斷電：3流向1 |
額定功率： AC ?,DC ? |
LD62B系列 大口徑兩位三通電磁閥結構：（圖）

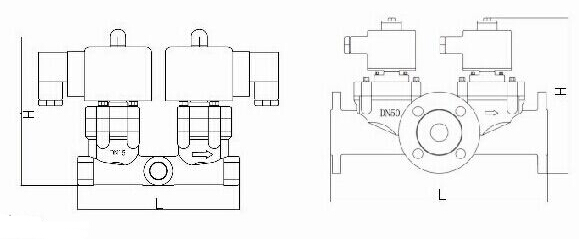

LD62B系列 大口徑兩位三通電磁閥外觀尺寸：
|
規格參數表(螺紋連接) |
|||||||
|
型號 |
接口G |
通徑mm |
Cv值 |
L |
H/防爆 |
工作壓力 |
|
|
LD6205B |
1/4 |
5 |
0.32 |
|
|
0.3～6 |
0.3～16 |
|
LD6206B |
1/4 |
6 |
0.54 |
|
|
0.3～6 |
0.3～16 |
|
LD6208B |
1/4 |
8 |
0.80 |
|
|
0.3～6 |
0.3～16 |
|
LD6210B |
1/2 |
10 |
1.4 |
|
|
0.3～6 |
0.3～16 |
|
LD6215B |
1/2 |
15 |
2.8 |
145 |
138/149 |
0.3～6 |
0.3～16 |
|
LD6220B |
3/4 |
20 |
5.4 |
170 |
148/186 |
0.3～6 |
0.3～16 |
|
LD6225B |
1 |
25 |
8.5 |
195 |
162/186 |
0.3～6 |
0.3～16 |
|
LD6232B |
1 1/4 |
32 |
14 |
235 |
173/196 |
0.3～6 |
0.3～16 |
|
LD6240B |
1 1/2 |
40 |
18 |
256 |
189/207 |
0.3～6 |
0.3～16 |
|
LD6250B |
2 |
50 |
28 |
298 |
206/222 |
0.3～6 |
0.3～16 |
|
|
|||||||||
|
規格參數表(法蘭連接) |
|||||||||
|
型號 |
通徑mm |
Cv值 |
L |
H/防爆 |
ΦD |
ΦK |
n-Φd |
工作壓力 |
|
|
LD6215B |
15 |
2.8 |
170 |
165/178 |
94 |
65 |
4-Φ14 |
0.3～6 |
0.3～16 |
|
LD6220B |
20 |
5.4 |
195 |
176/205 |
103 |
75 |
4-Φ14 |
0.3～6 |
0.3～16 |
|
LD6225B |
25 |
8.5 |
205 |
202/217 |
115 |
85 |
4-Φ14 |
0.3～6 |
0.3～16 |
|
LD6232B |
32 |
14 |
248 |
223/238 |
135 |
100 |
4-Φ18 |
0.3～6 |
0.3～16 |
|
LD6240B |
40 |
18 |
266 |
232/253 |
145 |
110 |
4-Φ18 |
0.3～6 |
0.3～16 |
|
LD6250B |
50 |
28 |
306 |
253/265 |
160 |
125 |
4-Φ18 |
0.3～6 |
0.3～16 |
|
LD6265B |
5 |
40 |
388 |
298/323 |
180 |
145 |
4-Φ18 |
0.3～6 |
0.3～16 |
|
LD6280B |
6 |
65 |
416 |
322/347 |
195 |
160 |
8-Φ18 |
0.3～6 |
0.3～16 |
|
LD62100B |
8 |
100 |
514 |
358/383 |
215 |
180 |
8-Φ18 |
0.3～6 |
0.3～16 |
LD62B系列 大口徑兩位三通電磁閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
