活塞式不銹鋼電磁閥
更新：2022/7/8 14:48:45??????點擊：
- 品牌：???工開閥門
- 型號：???LD72
產品介紹
LD72系列 活塞式不銹鋼電磁閥技術參數：
|
介質溫度：C2: -20℃～90℃ C5： -25℃～220℃ |
|
|
工作壓力：0～10bar 0.3～16bar，1～64bar可以定做 |
|
|
運作方式：直動式 先導式 |
|
|
工作型式：常閉型、常開型 |
|
|
閥體材質：SS304 |
|
|
密封材質：NBR、FKM、PTFE、紫銅 |
|
LD72系列 活塞式不銹鋼電磁閥零部件材料表：
|
代號 |
功能選項 |
功能說明 |
|
|
|
NO |
常閉型 |
通電閥開，斷電閥關 |
|
|
|
K |
常開型 |
通電閥關，斷電閥開 |
電氣參數 |
|
|
E |
防爆型 |
防爆等級：ExdII BT4 |
線圈參數：AC220V 380V 110V 24V DC24V 12V |
|
|
S |
手動 |
手動功能 |
線圈參數：普通線圈IP54 ，防爆線圈IP65 |
|
|
X1 |
信號反饋 |
無源機械觸點，適用氣體介質 |
額定功率 |
AC DN≤25mm 45VA,DN≥32mm,70VA |
|
N |
帶止回功能 |
限制流體單向流動，防止倒流 |
DC DN≤25mm 40W ,DN≥32mm,65W |
|
|
J |
節能模塊 |
降低線圈溫升和功耗 |
電器公差：±10% |
|

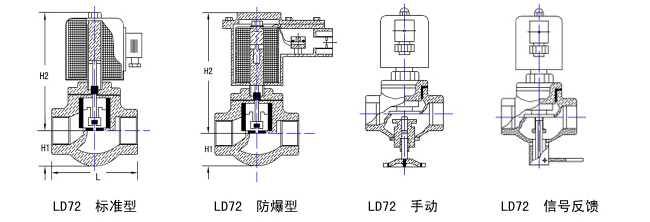

LD72系列 活塞式不銹鋼電磁閥結構：（圖）
LD72系列 活塞式不銹鋼電磁閥外觀尺寸：
|
規格參數表(螺紋連接) (*常閉型1～64公斤級都可定做） |
|||||||
|
型號 |
通徑mm |
Kv值 |
L |
H1 |
H/常開/防爆 |
工作壓力 |
|
|
常閉型 |
常開型 |
||||||
|
LD7215 |
15 |
2.8 |
80 |
26 |
145/165/175 |
0～10/0.3～16 |
1～8 |
|
LD7220 |
20 |
5.4 |
82 |
31 |
148/168/178 |
0～10/0.3～16 |
1～8 |
|
LD7225 |
25 |
8.5 |
105 |
35 |
155/175/185 |
0～10/0.3～16 |
1～8 |
|
LD7232 |
32 |
14 |
105 |
45 |
158/178/188 |
0～10/0.3～16 |
1～8 |
|
LD7240 |
40 |
18 |
120 |
55 |
176/196/206 |
0～10/0.3～16 |
1～8 |
|
LD7250 |
50 |
28 |
140 |
56 |
186/206/216 |
0～10/0.3～16 |
1～8 |
LD72系列 活塞式不銹鋼電磁閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
