明桿楔式單閘板閘閥
更新：2022/7/5 13:55:23??????點擊：
- 品牌：???工開閥門
- 型號：???QZ541Y
產品介紹
QZ541Y明桿楔式單閘板閘閥特點：
1、流體阻力小，密封面受介質的沖刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制，不擾流、不降低壓力。
4、形體簡單，結構長度短，制造工藝性好，適用范圍廣。
QZ541Y明桿楔式單閘板閘閥性能：
|
公稱通徑 (mm) |
DN150～ DN400 |
|
|
工作壓力 (MPa) |
≤ 0.4～0.6 |
|
|
試驗壓力(MPa) |
殼體 |
1.5 倍工作壓力 |
|
密封
|
1.1 倍工作壓力 |
|
|
工作溫度 (℃ ) |
≤ 450℃ |
|
|
適應介質 |
空氣、 煙氣 |
|
QZ541Y明桿楔式單閘板閘閥制造標準：
QZ541Y明桿楔式單閘板閘閥技術參數：
QZ541Y明桿楔式單閘板閘閥零部件材料表：
|
主要材料： |
鑄鐵 |
|
材質： |
鑄鐵 |
|
密封形式： |
軟密封型 |
|
零部件及配件： |
閥體 |

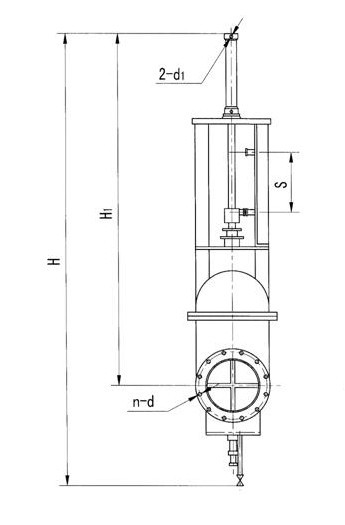

QZ541Y明桿楔式單閘板閘閥結構：（圖）
QZ541Y明桿楔式單閘板閘閥外觀尺寸：
|
DN |
L |
D |
B |
n-d |
S |
H |
H1 |
L1 |
參考質量 (kg) |
|
150 |
300 |
265 |
22 |
12-Φ18 |
190 |
2211 |
1861 |
341 |
250 |
|
200 |
340 |
350 |
240 |
2261 |
1911 |
315 |
|||
|
250 |
400 |
12-Φ22 |
290 |
2311 |
1961 |
330 |
|||
|
300 |
440 |
30 |
340 |
2937 |
2185 |
357 |
615 |
||
|
350 |
400 |
500 |
1987 |
2235 |
706 |
||||
|
400 |
550 |
16-Φ27 |
450 |
3169 |
2419 |
995 |
QZ541Y明桿楔式單閘板閘閥同類產品：
QZ541Y明桿楔式單閘板閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
GY系列剛性葉輪給料機定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
