電動套筒調節閥
2022/7/14 9:06:17??????點擊：

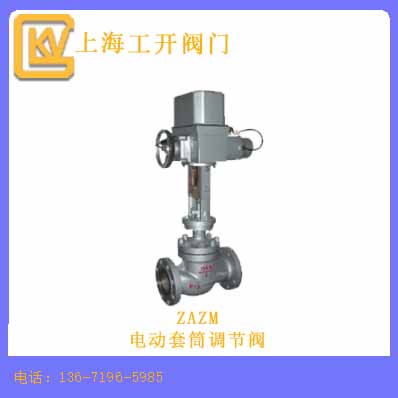

ZAZM電動套筒調節閥
由DKZ型電動執行機構和套筒調節機構組成，接受統一的標準信號控制運轉。調節結構采用平衡式閥塞結構，具有閥塞穩定性好、不易震動、噪音低、對溫度敏感性小，允許使用壓差較大特點，適用于流量大、泄漏量要求不嚴格的場合。
ZAZM電動套筒調節閥性能：
|
項目 |
規定值 |
|||
|
基本誤差% |
±5.0 |
|||
|
回差% |
3.0 |
|||
|
死區% |
3.0 |
|||
|
始 |
電開 |
始點 |
±2.5 |
|
|
終點 |
±5.0 |
|||
|
電關 |
始點 |
±5.0 |
||
|
終點 |
±2.5 |
|||
|
額定行程偏差% |
|
±2.5 |
||
|
泄漏量1/h |
|
雙座式 |
10-3*閥的額定容量 |
|
