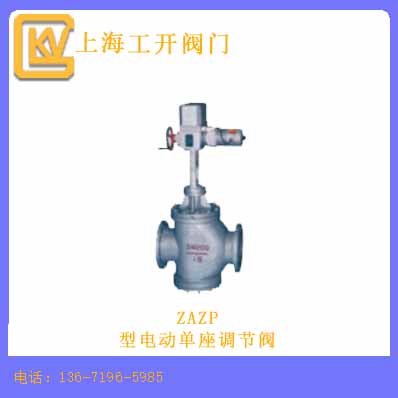

ZAZP型電動單座調節閥
由DKJ型電動執行機構和單座調節機構組成，接受統一的標準信號控制運轉，調節機構閥芯是采用頂導向，單座式適用于對泄漏量要求嚴格、閥彰后壓差低及有一定粘度和合纖維介質的場合.（低溫型采用長頸型閥蓋， 中溫型采用帶散熱片型上閥蓋）
ZAZP型電動單座調節閥技術參數：
|
公稱通徑DN |
G3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數（Kv） |
0.08~0.8 |
1.2~5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
|
|
|
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
公稱壓力(MPa) |
0.6、1.6、4.0、6.4 |
|||||||||||||
|
行程 |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||
|
介質溫度(℃) |
-20+200℃ （常溫）； -40～+450℃ （中溫）；-250～-60℃（低溫） |
|||||||||||||
|
流量特性 |
直線、等百分比 |
|||||||||||||
|
額定行程時間S |
20 |
10 |
15.6 |
25 |
37.5 |
|
||||||||
|
法蘭尺寸 |
管鏈接 |
鑄鋼法接按JB79-59,鑄鐵法蘭按JB78-59 |
||||||||||||
|
法蘭型式 |
|
法蘭密封式按JB77-89；其中鑄鐵法蘭按JB79-59鑄鐵法蘭按凹式；PN0.6MPa法蘭按槽式 |
||||||||||||
