膜片電磁閥
更新：2022/7/8 13:56:41??????點擊：
- 品牌：???工開閥門
- 型號：???LD66
產品介紹
LD66系列 膜片電磁閥技術參數：
|
介質溫度：C2：-10℃～90℃（130℃可選） |
|
工作壓力：0～10bar，0.3～16bar |
|
運作方式：分步直動式、先導式 |
|
工作型式：常閉(標準）、常開（可選）、防爆型 |
|
閥體材質：黃銅、SS304 |
|
密封材質：NBR（標準）、FPM、EPDM(可選 |
LD66系列 膜片電磁閥零部件材料表：
|
代號 |
功能選項 |
功能說明 |
線圈參數：AC220V 380V 110V, DC24V 12V |
|
|
NO |
常閉型 |
通電閥開，斷電閥關 |
防護等級： IP65 H級 |
|
|
K |
常開型 |
通電閥關，斷電閥開 |
先導功率： |
AC:DN≤8mm,12VA;DN≥22,23VA |
|
E |
防爆型 |
防爆等級：ExdII BT4 |
DC:DN≤8mm,11W ;DN≥22,12W |
|
|
T |
定時器 |
可以設定開、關間隔時間 |
直動功率: |
AC:DN≤15mm,23VA;DN≥20,25VA |
|
|
DC:DN≤15mm,12W ;DN≥22,22W |
|||
LD66系列 膜片電磁閥結構：（圖）

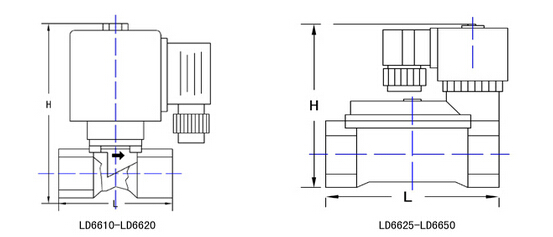

LD66系列 膜片電磁閥外觀尺寸：
|
規格參數表(常閉型) (“SS”不銹鋼材質可選） |
||||||||
|
型號 |
接口G |
通徑mm |
Cv值 |
L |
W |
H |
工作壓力 |
|
|
直動式 |
先導式 |
|||||||
|
LD6608 |
1/4 |
10 |
1.4 |
50 |
38 |
85 |
0～10 |
0.3～10 |
|
LD6610 |
3/8 1/2 |
10 |
1.63 |
50 |
38 |
85 |
0～10 |
0.3～10 |
|
LD6615 |
1/2 3/4 |
15 |
2.8 |
50 |
38 |
85 |
0～10 |
0.3～16 |
|
LD6620 |
3/4 |
22 |
4.6 |
60 |
44 |
96 |
0～10 |
0.3～16 |
|
LD6625 |
1 |
25 |
5.8 |
83 |
65 |
117 |
NO |
0.3～16 |
|
LD6625B |
1 |
25 |
8.3 |
115 |
70 |
116 |
NO |
0.3～16 |
|
LD6632B |
1 1/4 |
38 |
18 |
136 |
95 |
132 |
NO |
0.3～16 |
|
LD6640B |
1 1/2 |
40 |
21 |
136 |
95 |
132 |
NO |
0.3～16 |
|
LD6650B |
2 |
50 |
32.6 |
161 |
112 |
145 |
NO |
0.3～16 |
|
|
|
|
|
|
|
|
|
|
規格參數表(常開型) (“SS”不銹鋼材質可選） |
|||||||
|
型號 |
接口G |
通徑mm |
Cv值 |
L |
W |
H |
工作壓力 |
|
LD6610-K |
1/4 3/8 |
10 |
2.8 |
50 |
38 |
99 |
0.3～16 |
|
LD6615-K |
1/2 3/4 |
15 |
2.8 |
50 |
38 |
99 |
0.3～16 |
|
LD6620-K |
3/4 |
20 |
4.6 |
60 |
44 |
131 |
0.3～16 |
|
LD6625-K |
1 |
25 |
8.3 |
83 |
65 |
131 |
0.3～16 |
|
LD6625B-K |
1 |
25 |
8.3 |
115 |
70 |
136 |
0.3～16 |
|
LD6632B-K |
1 1/4 |
38 |
18 |
136 |
95 |
154 |
1～16 |
|
LD6640B-K |
1 1/2 |
40 |
21 |
136 |
95 |
154 |
1～16 |
|
LD6650B-K |
2 |
50 |
32.6 |
161 |
112 |
178 |
1～16 |
LD66系列 膜片電磁閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
