Q41F手動球閥
該閥門采用成形聚四氟乙烯填料,適用于大多數高中壓燃氣輸送場合,手柄操作力矩平穩,O形密封圈用來防止外部雜質進入閥門內部。并保持閥門長期密封性能,大于DN150的球閥采用蝸輪驅動。
Q41F手動球閥性能:
公稱壓力 |
殼體試驗 |
密封試驗 |
適用介質 |
適宜溫度 |
1.6 |
2.4 |
1.76 |
液化氣、天然氣等 |
-40~+80℃ |
2.5 |
3.75 |
2.75 |
||
4.0 |
6.0 |
4.4 |
Q41F手動球閥制造標準:
設計、制造:GB/T12237-89
法蘭連接:JB/T79-94、GB9113-2000
結構長度:GB12221-89
公稱通徑:DN15~DN150mm
公稱壓力:PN1.6、2.5、4.0MP。
Q41F手動球閥零部件材料表:
閥體、閥蓋 |
閥桿、球體 |
密封面 |
填料 |
WCB/不銹鋼 |
不銹鋼 |
不銹鋼和聚四氟乙烯 |
聚四氟乙烯 |

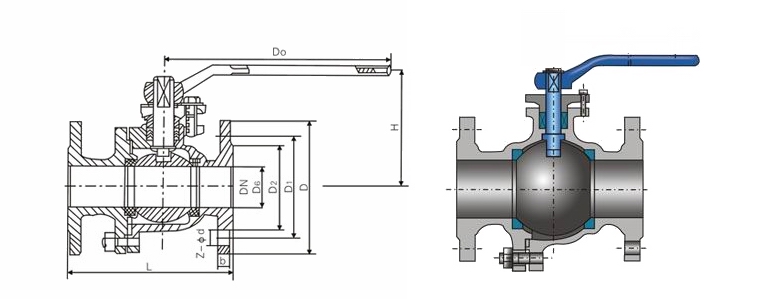

Q41F手動球閥結構:(圖)
Q41F手動球閥外觀尺寸:
公稱通徑、 |
主要連接尺寸和外形尺寸 |
重量 |
||||||||
L |
D |
D1 |
D2 |
Z-фd |
H |
b |
f |
Do |
||
15 |
130 |
95 |
65 |
45 |
4-14 |
103 |
16 |
2 |
100 |
3 |
20 |
140 |
105 |
75 |
55 |
4-14 |
112 |
16 |
2 |
160 |
4 |
25 |
150 |
115 |
85 |
65 |
4-14 |
123 |
16 |
2 |
160 |
5 |
32 |
165 |
135 |
100 |
78 |
4-18 |
150 |
18 |
3 |
250 |
8 |
40 |
180 |
145 |
110 |
85 |
4-18 |
156 |
18 |
3 |
250 |
11 |
50 |
200 |
160 |
125 |
100 |
4-18 |
172 |
20 |
3 |
350 |
14 |
65 |
220 |
180 |
145 |
120 |
8-18 |
197 |
22 |
3 |
350 |
20 |
80 |
250 |
195 |
160 |
135 |
8-18 |
222 |
22 |
3 |
450 |
28 |
100 |
320 |
230 |
190 |
160 |
8-23 |
253 |
24 |
4 |
450 |
36 |
125 |
400 |
270 |
220 |
188 |
8-25 |
286 |
28 |
4 |
600 |
62 |
150 |
400 |
300 |
250 |
218 |
8-25 |
275 |
30 |
4 |
800 |
8 |
Q41F手動球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
