電動V型對夾球閥（調節型）
更新：2022/7/12 9:35:17??????點擊：
- 品牌：???工開閥門
- 型號：???LDBAAV
產品介紹
LDBAAV系列 電動V型對夾球閥（調節型）特點：
|
1、引進德國技術設計結構簡單、重量輕、材料成本低，比同樣流通能力的直行程調節閥更經濟。 |
|
2、不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力突變的影響 |
|
3、防漏而用的閥座在其外徑處襯有不銹鋼內芯PTFE杯型或O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金制成， |
|
通過一個合金的波紋彈簧進一步增強了閥座的結構。 |
|
4、具有一個V型閥體，即使在小流量或是粘度高介質的情況下，也可在整個量程范圍內保證控制的精確性 |
|
5、當閥門關閉時，V型缺口與閥座之間產生楔形剪切作用，即具有自潔功能可防止球芯卡死，特別適用與管線結后凍結、含纖維質 |
|
的流體、漿料類流體、高粘度流體含聚合物、顆粒物，結晶體等流體控制場合。 |
LDBAAV系列 電動V型對夾球閥（調節型）制造標準：
|
|
|
檢測與試驗 GB/T13927-1992、B/T9092-1999 |
|
設計標準 JB-T8527-1997 |
|
結構長度標準 GB/T12221 |
LDBAAV系列 電動V型對夾球閥（調節型）技術參數：
|
電壓電壓 AC220V、AC380V（其它特制 |
|
環境溫度 -30℃～+70℃ |
|
防護等級 IP67 |

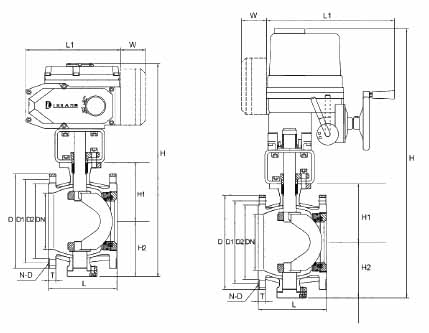

LDBAAV系列 電動V型對夾球閥（調節型）結構：（圖）
LDBAAV系列 電動V型對夾球閥（調節型）外觀尺寸：
|
GB閥體尺寸配LDE電動執行器 |
|||||||||
|
規格型號 |
DN |
L |
D |
H |
H1 |
H2 |
L1 |
W |
E-電動頭 |
|
LDBAAV15 |
15 |
62 |
64 |
500 |
74 |
75 |
269.5 |
136.5 |
LDE-010 |
|
LDBAAV20 |
20 |
62 |
64 |
500 |
74 |
75 |
269.5 |
136.5 |
LDE-010 |
|
LDBAAV25 |
25 |
62 |
64 |
500 |
74 |
75 |
269.5 |
136.5 |
LDE-010 |
|
LDBAAV32 |
32 |
62 |
78 |
526 |
80 |
75 |
269.5 |
136.5 |
LDE-010 |
|
LDBAAV40 |
40 |
62 |
82 |
526 |
85 |
75 |
269.5 |
136.5 |
LDE-010 |
|
LDBAAV50 |
50 |
75 |
100 |
579 |
87 |
95 |
346 |
140 |
LDE-015 |
|
LDBAAV65 |
65 |
80 |
120 |
617 |
105 |
115 |
346 |
140 |
LDE-020 |
|
LDBAAV80 |
80 |
100 |
131 |
637 |
115 |
125 |
358 |
140 |
LDE-030 |
|
LDBAAV100 |
100 |
115 |
158 |
657 |
125 |
125 |
358 |
140 |
LDE-040 |
|
LDBAAV125 |
125 |
130 |
180 |
744 |
140 |
155 |
358 |
140 |
LDE-060 |
|
LDBAAV150 |
150 |
160 |
216 |
767 |
153 |
165 |
390 |
140 |
LDE-080 |
|
LDBAAV200 |
200 |
200 |
268 |
844 |
200 |
195 |
390 |
140 |
LDE-120 |
|
LDBAAV250 |
250 |
240 |
325 |
899 |
225 |
225 |
390 |
140 |
LDE-120 |
|
GB閥體尺寸配LDX電動執行器 |
|||||||||
|
規格型號 |
DN |
L |
D |
H |
H1 |
H2 |
L1 |
W |
E-電動頭 |
|
LDBAAV15 |
15 |
62 |
64 |
390 |
74 |
75 |
161 |
40 |
LDX-005 |
|
LDBAAV20 |
20 |
62 |
64 |
390 |
74 |
75 |
161 |
40 |
LDX-005 |
|
LDBAAV25 |
25 |
62 |
64 |
390 |
74 |
75 |
161 |
40 |
LDX-005 |
|
LDBAAV32 |
32 |
62 |
78 |
400 |
80 |
75 |
188 |
40 |
LDX-010 |
|
LDBAAV40 |
40 |
62 |
82 |
405 |
85 |
75 |
188 |
40 |
LDX-010 |
|
LDBAAV50 |
50 |
75 |
100 |
430 |
87 |
95 |
188 |
40 |
LDX-016 |
|
LDBAAV65 |
65 |
80 |
120 |
460 |
105 |
115 |
188 |
40 |
LDX-016 |
|
LDBAAV80 |
80 |
100 |
131 |
520 |
115 |
125 |
268 |
40 |
LDX-020 |
|
LDBAAV100 |
100 |
115 |
158 |
530 |
125 |
125 |
268 |
40 |
LDX-040 |
|
LDBAAV125 |
125 |
130 |
180 |
570 |
140 |
155 |
268 |
40 |
LDX-060 |
|
LDBAAV150 |
150 |
160 |
216 |
600 |
153 |
165 |
268 |
40 |
LDX-100 |
|
LDBAAV200 |
200 |
200 |
268 |
680 |
200 |
195 |
268 |
40 |
LDX-160 |
|
LDBAAV250 |
250 |
240 |
325 |
730 |
225 |
225 |
268 |
40 |
LDX-200 |
LDBAAV系列 電動V型對夾球閥（調節型）維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
