回流閥 安全回流閥
更新：2022/8/1 15:01:31??????點擊：
- 品牌：???工開閥門
- 型號：???AHN42F
產品介紹
AHN42F安全回流閥
安裝于液化石油氣站罐泵出口的液相回流管道上，當泵前壓力超過規定值時，閥門自動開啟并起安全回流作用，保證設備和管路的安全運行。
AHN42F安全回流閥性能：
|
公稱壓力 |
殼體試驗 |
密封試驗 |
開啟壓力 |
適用介質 |
適宜溫度 |
|
1.6 |
2.4 |
0.9PK |
用戶確定 |
液化氣、天然氣 |
-40~+80℃ |
|
2.5 |
3.75 |
||||
|
4.0 |
4.4 |
AHN42F安全回流閥制造標準：
|
設計、制造 |
法蘭連接 |
結構長度 |
公稱通徑 |
公稱壓力 |
|
GB/T12243 |
JB/T79-94、GB9113-2000 |
GB12221-89 |
DN25~DN150mm |
PN1.6、2.5、4.0MPa |
AHN42F安全回流閥零部件材料表：
|
閥體、閥蓋 |
閥座、閥瓣、閥桿 |
彈簧 |
密封面 |
|
WCB |
鉻不銹鋼 |
鉻釩鋼 |
聚四氟乙烯 |

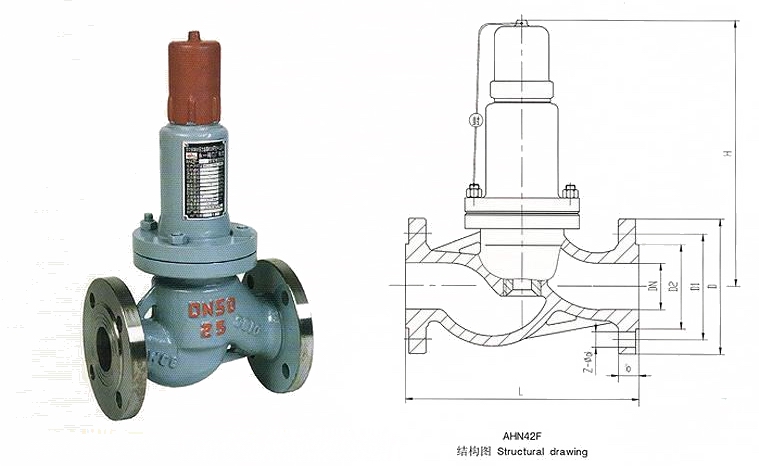

AHN42F安全回流閥結構：（圖）
AHN42F安全回流閥外觀尺寸：
|
公稱通徑 |
尺寸 |
||||||
|
D |
D1 |
D2 |
b |
Z-?d |
L |
H |
|
|
40 |
150 |
110 |
85 |
16 |
4-18 |
200 |
236 |
|
50 |
165 |
125 |
100 |
16 |
4-18 |
230 |
266 |
|
65 |
185 |
145 |
120 |
20 |
4-18 |
290 |
430 |
|
80 |
200 |
160 |
135 |
20 |
8-18 |
310 |
490 |
|
100 |
215 |
180 |
155 |
22 |
8-18 |
350 |
548 |
|
150 |
280 |
240 |
210 |
24 |
8-23 |
480 |
706 |
AHN42F安全回流閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
