LDBAAL系列 電動UPVC雙由令球閥特點:
1、適用溫度范圍廣:-40℃~+95℃ |
2、具有極佳的強度和韌性; |
3、具有優良的耐化學腐蝕性能; |
4、阻燃性能為自熄性; |
5、低熱傳導性,約為剛才的1/200; |
6、介質中重離子含量達超純水標準; |
7、衛生指標符合國家衛生標準要求 |
8、管壁平潔光滑,輸送流體時具有較小的摩擦阻力和附著力 |
9、重量輕,相當于鋼管1/5,銅管的1/6; |
10、安裝方便,可采用法蘭、螺紋雙由令等方式連接; |
11、優異的耐老化和抗紫外線性能,使正常使用壽命比其 它管道系統有很大的延長; |
12、在雙由令端有FPM或EPDM“O”環,配合PTFE墊座的使用,能有效防止多數化學物質對閥體的腐蝕; |
13、墊座松緊和做適度調整。 |
LDBAAL系列 電動UPVC雙由令球閥技術參數:
電源電壓 AC220V、AC380V(其它特制) |
環境溫度 -30℃~+70℃ |
防護等級 IP67 |

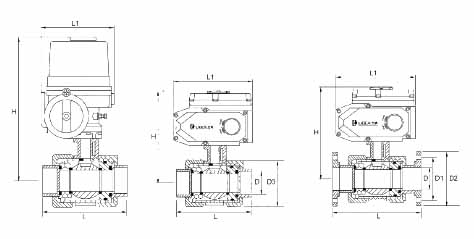

LDBAAL系列 電動UPVC雙由令球閥結構:(圖)
LDBAAL系列 電動UPVC雙由令球閥外觀尺寸:
GB閥體尺寸配LDE電動執行器 |
|||||||||
規格型號 |
DN |
L |
D |
D1 |
D2 |
D3 |
H |
Z-ФD |
E-電動頭 |
LDBAAL15 |
15 |
112 |
15 |
65 |
95 |
31 |
260.5 |
4-Ф14 |
LDE-010 |
LDBAAL20 |
20 |
132 |
20 |
75 |
105 |
37 |
266.5 |
4-Ф14 |
LDE-010 |
LDBAAL25 |
25 |
144 |
25 |
85 |
115 |
44 |
270.5 |
4-Ф14 |
LDE-010 |
LDBAAL32 |
32 |
165 |
32 |
100 |
140 |
54 |
276.5 |
4-Ф18 |
LDE-010 |
LDBAAL40 |
40 |
171 |
40 |
110 |
150 |
65 |
276.5 |
4-Ф18 |
LDE-010 |
LDBAAL50 |
50 |
200 |
50 |
120 |
165 |
79 |
323.5 |
4-Ф18 |
LDE-010 |
LDBAAL65 |
65 |
275 |
65 |
145 |
185 |
136 |
376.5 |
4-Ф18 |
LDE-010 |
LDBAALB80 |
80 |
300 |
80 |
160 |
200 |
156 |
406.5 |
4-Ф18 |
LDE-010 |
LDBAAL100 |
100 |
328 |
100 |
180 |
220 |
224 |
507 |
8-Ф18 |
LDE-015 |
|
|||||||||
GB閥體尺寸配LDX電動執行器 |
|||||||||
規格型號 |
DN |
L |
D |
D1 |
D2 |
D3 |
H |
Z-ФD |
E-電動頭 |
LDBAAL15 |
15 |
112 |
15 |
65 |
95 |
31 |
152 |
4-Ф14 |
LDX-005 |
LDBAAL20 |
20 |
132 |
20 |
75 |
105 |
37 |
158 |
4-Ф14 |
LDX-005 |
LDBAAL25 |
25 |
144 |
25 |
85 |
115 |
44 |
162 |
4-Ф14 |
LDX-005 |
LDBAAL32 |
32 |
165 |
32 |
100 |
140 |
54 |
198 |
4-Ф18 |
LDX-005 |
LDBAAL40 |
40 |
171 |
40 |
110 |
150 |
65 |
198 |
4-Ф18 |
LDX-005 |
LDBAAL50 |
50 |
200 |
50 |
120 |
165 |
79 |
225 |
4-Ф18 |
LDX-005 |
LDBAAL65 |
65 |
275 |
65 |
145 |
185 |
136 |
278 |
4-Ф18 |
LDX-010 |
LDBAALB80 |
80 |
300 |
80 |
160 |
200 |
156 |
308 |
4-Ф18 |
LDX-010 |
LDBAAL100 |
100 |
328 |
100 |
180 |
220 |
224 |
362 |
8-Ф18 |
LDX-016 |
LDBAAL系列 電動UPVC雙由令球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
