LD75系列 先導活塞式電磁閥技術參數:
介質溫度:C1:-10℃~60℃,C2:-20℃~90/200℃ |
工作壓力:0.3~16bar |
運作方式:先導活塞式 |
工作型式:常閉型、常開型、防爆型 |
閥體材質:鑄鋼WCB |
密封材質:PTFE、紫銅 |
LD75系列 先導活塞式電磁閥零部件材料表:
代號 |
功能選項 |
功能說明 |
線圈參數:AC220V 380V 110V, DC24V 12V |
|
NO |
常閉型 |
通電閥開,斷電閥關 |
防護等級:IP54(普通線圈) IP65(防爆線圈) H級 |
|
K |
常開型 |
通電閥關,斷電閥開 |
額定功率: |
DN20~32mm,30W/40W |
E |
防爆型 |
防爆等級:ExdII BT4 |
DN40~150mm, 30W, DN200~350mm,50w |
LD75系列 先導活塞式電磁閥結構:(圖)

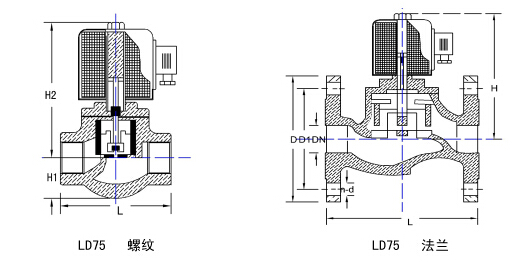

LD75系列 先導活塞式電磁閥外觀尺寸:
規格參數表(螺紋連接) |
|||||||
型號 |
接口G |
通徑mm |
Cv值 |
L |
H |
工作壓力 |
|
常閉型 |
常開型 |
||||||
LD7520 |
3/4 |
20 |
5.4 |
92 |
148 |
0.3~16 |
0.3~10 |
LD7525 |
1 |
25 |
8.5 |
110 |
148 |
0.3~16 |
0.3~10 |
LD7532 |
1 1/4 |
32 |
14 |
120 |
182 |
0.3~16 |
0.3~10 |
LD7540 |
1 1/2 |
40 |
18 |
140 |
182 |
0.3~16 |
0.3~10 |
LD7550 |
2 |
50 |
28 |
162 |
192 |
0.3~16 |
0.3~10 |
|
|
|
|
|
|
|
|
|
|
規格參數表(法蘭連接) |
|||||||||
型號 |
通徑mm |
Cv值 |
L |
H |
D |
D1 |
n-Φd |
工作壓力 |
|
常閉型 |
常開型 |
||||||||
LD7520F |
20 |
5.4 |
150 |
180 |
105 |
75 |
4-Φ14 |
0.3~16 |
0.3-10 |
LD7525F |
25 |
8.5 |
160 |
195 |
115 |
85 |
4-Φ14 |
0.3~16 |
0.3-10 |
LD7532F |
32 |
14 |
180 |
205 |
140 |
100 |
4-Φ18 |
0.3~16 |
0.3-10 |
LD7540F |
40 |
18 |
200 |
220 |
150 |
110 |
4-Φ18 |
0.3~16 |
0.3-10 |
LD7550F |
50 |
28 |
230 |
235 |
165 |
125 |
4-Φ18 |
0.3~16 |
0.3-10 |
LD7565F |
65 |
42 |
290 |
250 |
185 |
145 |
4-Φ18 |
1~16 |
1-10 |
LD7580F |
80 |
65 |
310 |
260 |
200 |
160 |
8-Φ18 |
1~16 |
1-10 |
LD75100F |
100 |
100 |
350 |
290 |
220 |
180 |
8-Φ18 |
1~16 |
1-10 |
LD75125F |
125 |
180 |
400 |
365 |
250 |
210 |
8-Φ18 |
1~16 |
1-10 |
LD75150F |
150 |
250 |
480 |
400 |
285 |
240 |
8-Φ22 |
1~16 |
1-10 |
LD75200F |
200 |
420 |
600 |
456 |
340 |
295 |
12-Φ22 |
1.5~16 |
1.5-10 |
LD75250F |
250 |
660 |
730 |
434 |
405 |
355 |
12-Φ26 |
1.5~16 |
1.5-10 |
LD75300F |
300 |
890 |
850 |
490 |
460 |
410 |
12-Φ26 |
2~16 |
2-10 |
LD75350F |
350 |
1060 |
|
|
|
|
|
2~16 |
2-10 |
LD75系列 先導活塞式電磁閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
