電磁式煤氣安全切斷閥特點:
為法蘭連接、杠桿式啟閉閥,它主要由電磁鐵杠桿裝置、彈簧及重錘、閥體、閥板和軸等零件組成。且有結構簡單、操作方便、工作可靠、切斷速度快和密封性能好等優點。密封圈一般為耐油橡膠,亦可提供聚四氟乙烯密封圈的特殊產品。
電磁式煤氣安全切斷閥性能:
電磁鐵 |
交流220V,電容量220VA |
公稱壓力 |
PN0.1MPa |
切斷時間 |
一秒 |
介質溫度 |
-20~180℃ |
環境溫度 |
-20~60℃ |
電磁式煤氣安全切斷閥零部件材料表:
零件名稱 |
閥體、蝶板 |
閥桿 |
填料 |
密封圈 |
材料名稱 |
Q235A |
碳鋼 |
石棉盤根 |
硅橡膠 |

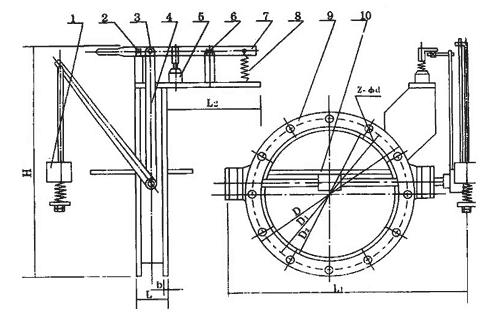

電磁式煤氣安全切斷閥結構:(圖)
電磁式煤氣安全切斷閥外觀尺寸:
DN |
D |
D1 |
D2 |
L |
L1 |
L2 |
H |
b |
Z-φd |
100 |
205 |
170 |
145 |
120 |
360 |
250 |
550 |
14 |
4-18 |
150 |
260 |
225 |
200 |
145 |
410 |
250 |
590 |
16 |
8-18 |
200 |
315 |
280 |
255 |
145 |
465 |
250 |
640 |
18 |
8-18 |
250 |
370 |
335 |
310 |
180 |
520 |
250 |
690 |
22 |
12-18 |
300 |
435 |
395 |
362 |
180 |
580 |
300 |
740 |
22 |
12-23 |
350 |
485 |
445 |
412 |
200 |
630 |
300 |
790 |
22 |
12-23 |
400 |
535 |
495 |
462 |
200 |
680 |
300 |
840 |
22 |
16-23 |
450 |
590 |
550 |
518 |
200 |
740 |
300 |
880 |
24 |
16-23 |
500 |
640 |
600 |
568 |
270 |
780 |
300 |
930 |
24 |
16-23 |
600 |
755 |
705 |
670 |
270 |
895 |
400 |
1020 |
24 |
20-25 |
700 |
860 |
810 |
775 |
270 |
1010 |
400 |
1100 |
24 |
24-25 |
800 |
975 |
920 |
880 |
270 |
1125 |
400 |
1190 |
26 |
24-30 |
900 |
1075 |
1020 |
980 |
270 |
1225 |
400 |
1280 |
26 |
24-30 |
1000 |
1175 |
1120 |
1080 |
300 |
1345 |
400 |
1360 |
26 |
28-30 |
電磁式煤氣安全切斷閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
