LDBUCH系列 電動法蘭式硬密封蝶閥制造標準:
法蘭標準 GB9113、GB9113、GB9115 |
檢測與試驗 GB/T13927-1992\B/T9092-1999 |
設計標準 JB-T8527-1997 |
LDBUCH系列 電動法蘭式硬密封蝶閥技術參數:
電源電壓 AC220V、AC380V(其它特制) |
環境溫度 -30℃~+70℃ |
防護等級 IP67 |
LDBUCH系列 電動法蘭式硬密封蝶閥零部件材料表:
公稱通徑 50-600mm |
|
公稱壓力 PN16、PN25、PN40 |
|
連接方式 法蘭連接 |
|
閥體材質 WCB、SS304、SS316、SS316L |
|
碟板材質 WCB、SS304、SS316、SS316L |
|
密封材料 Y(多層或混合硬密封)、S(不銹鋼 |
|
金屬密封) |
|
工作溫度 |
C7:-30℃~350℃ |
C8:-40℃~400℃ |
|
C9:-40℃~450℃ |
LDBUCH系列 電動法蘭式硬密封蝶閥結構:(圖)

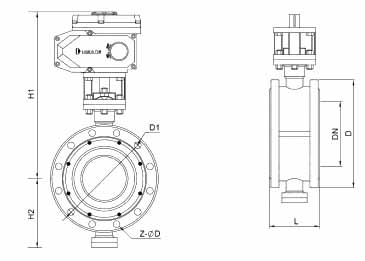

LDBUCH系列 電動法蘭式硬密封蝶閥外觀尺寸:
GB閥體尺寸配LDE電動執行器 |
||||||||
規格型號 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-電動頭 |
LDBUCH50 |
50 |
108 |
155 |
125 |
412 |
70 |
4-Ф16 |
LDE-010 |
LDBUCH65 |
65 |
112 |
175 |
145 |
425 |
76 |
4-Ф16 |
LDE-010 |
LDBUCH80 |
80 |
114 |
190 |
160 |
437 |
89 |
8-Ф16 |
LDE-010 |
LDBUCH100 |
100 |
127 |
214 |
18 |
452 |
104 |
8-Ф16 |
LDE-010 |
LDBUCH125 |
125 |
140 |
252 |
210 |
504 |
120 |
8-Ф16 |
LDE-015 |
LDBUCH150 |
150 |
140 |
282 |
240 |
521 |
132 |
8-Ф16 |
LDE-020 |
LDBUCH200 |
200 |
152 |
337 |
295 |
607 |
167 |
8-Ф16 |
LDE-040 |
LDBUCH250 |
250 |
165 |
405 |
350/355 |
686 |
202 |
12-Ф20 |
LDE-060 |
LDBUCH300 |
300 |
178 |
460 |
440/410 |
714 |
239 |
12-Ф20 |
LDE-120 |
LDBUCH350 |
350 |
190 |
524 |
460/470 |
749 |
265 |
16-Ф20 |
LDE-120 |
LDBUCH400 |
400 |
216 |
585 |
515/525 |
781 |
297 |
16-Ф24 |
LDE-200 |
|
||||||||
GB閥體尺寸配LDX電動執行器 |
||||||||
規格型號 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-電動頭 |
LDBUCH50 |
50 |
108 |
155 |
125 |
302 |
70 |
4-Ф16 |
LDX-005 |
LDBUCH65 |
65 |
112 |
175 |
145 |
315 |
76 |
4-Ф16 |
LDX-005 |
LDBUCH80 |
80 |
114 |
190 |
160 |
327 |
89 |
8-Ф16 |
LDX-010 |
LDBUCH100 |
100 |
127 |
214 |
18 |
342 |
104 |
8-Ф16 |
LDX-010 |
LDBUCH125 |
125 |
140 |
252 |
210 |
348 |
120 |
8-Ф16 |
LDX-016 |
LDBUCH150 |
150 |
140 |
282 |
240 |
415 |
132 |
8-Ф16 |
LDX-020 |
LDBUCH200 |
200 |
152 |
337 |
295 |
482 |
167 |
8-Ф16 |
LDX-040 |
LDBUCH250 |
250 |
165 |
405 |
350/355 |
560 |
202 |
12-Ф20 |
LDX-060 |
LDBUCH300 |
300 |
178 |
460 |
440/410 |
721 |
239 |
12-Ф20 |
LDX-100 |
LDBUCH350 |
350 |
190 |
524 |
460/470 |
756 |
265 |
16-Ф20 |
LDX-160 |
LDBUCH400 |
400 |
216 |
585 |
515/525 |
788 |
297 |
16-Ф24 |
LDX-200 |
LDBUCH系列 電動法蘭式硬密封蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
