零壓啟動電磁閥
更新：2022/7/8 11:04:59??????點擊：
- 品牌：???工開閥門
- 型號：???LD51
產品介紹
LD51系列 零壓啟動電磁閥技術參數：
|
介質溫度：-5℃～+80℃,-5℃～130℃ |
|
工作壓力：0～10bar |
|
運作方式：直動式,分步直動式（DN25-DN50) |
|
工作型式：常閉型、常開型 |
|
閥體材質：黃銅、SS304、SS316 |
|
密封材質：丁晴橡膠（NBR常規型） |
LD51系列 零壓啟動電磁閥零部件材料表：
|
線圈參數：AC220V 380V 110V 24V DC24V 12V |
||||
|
NO |
常閉型 |
通電閥開，斷電閥關 |
塑封線圈：IP65 F級 標準接線盒 |
|
|
K |
常開型 |
通電閥關，斷電閥開 |
鐵殼線圈：IP54 F級 可供其他電壓線圈 |
|
|
E |
防爆型 |
防爆等級：ExDII BT4 |
塑封線圈： |
DN10～25mm AC 26VA DC 18W |
|
T |
定時器 |
可以設定開、關間隙時間 |
DN32～50mm AC 40VA DC 30W |
|
|
N |
塑封線圈 |
IP65，防水作用 |
鐵殼線圈： |
DN10～25mm AC 26VA DC 18W |
|
J |
節能模塊 |
降低線圈溫升和功耗 |
DN32～50mm AC 40VA DC 30W |
|
LD51系列 零壓啟動電磁閥結構：（圖）

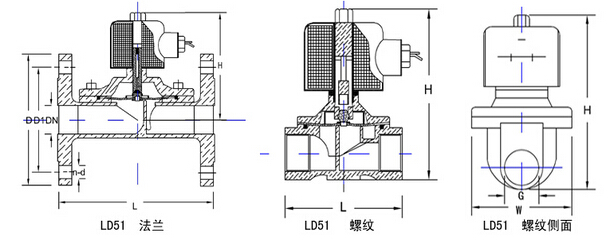

LD51系列 零壓啟動電磁閥外觀尺寸：
|
規格參數表(螺紋連接) |
|||||||
|
型號 |
接口G |
通徑mm |
Cv值 |
L |
H/常開型/防爆型 |
工作壓力 |
|
|
常閉型 |
常開型 |
||||||
|
LD512.5 |
1/8 |
2.5 |
0.25 |
40.5 |
75/--/-- |
0～10 |
0～6 |
|
LD512.5 |
1/4 |
2.5 |
0.25 |
40.5 |
75/--/-- |
0～10 |
0～6 |
|
LD5104 |
1/4 |
4 |
0.6 |
54 |
75/--/-- |
0～10 |
0～6 |
|
LD5104 |
3/8 |
4 |
0.6 |
54 |
90/--/-- |
0～10 |
0～6 |
|
LD5110 |
3/8 |
10 |
4.8 |
68 |
117/--/-- |
0-10 |
0～6 |
|
LD5115 |
1/2 |
15 |
4.8 |
68 |
117/135/125 |
0～10 |
0～6 |
|
LD5120 |
3/4 |
20 |
7.6 |
73 |
123/142/135 |
0～10 |
0～6 |
|
LD5125 |
1 |
25 |
12 |
99 |
135/150/150 |
0～10 |
0～6 |
|
LD5132 |
11/4 |
32 |
24 |
110 |
154/190/190 |
0～10 |
0～6 |
|
LD5140 |
11/2 |
40 |
29 |
120 |
162/190/190 |
0～10 |
0～6 |
|
LD5150 |
2 |
50 |
48 |
154 |
185/215/202 |
0-10 |
0～6 |
|
|
||||||||||
|
規格參數表 (法蘭連接) |
||||||||||
|
型號 |
通徑mm |
Cv值 |
L |
H/常開型/防爆型 |
D |
D1 |
b |
n-d |
工作壓力 |
|
|
常閉型 |
常開型 |
|||||||||
|
LD5115F |
15 |
4.8 |
106 |
141 |
-- |
-- |
-- |
-- |
0-10 |
0-6 |
|
LD5120F |
20 |
7.6 |
106 |
143 |
-- |
-- |
-- |
-- |
0-10 |
0-6 |
|
LD5125F |
25 |
12 |
135 |
166/180/180 |
110 |
85 |
14 |
4-Φ14 |
0-10 |
0-6 |
|
LD5132F |
32 |
24 |
142 |
204/235/285 |
135 |
100 |
15 |
4-Φ18 |
0-10 |
0-6 |
|
LD5140F |
40 |
29 |
149 |
217/240/285 |
145 |
110 |
15 |
4-Φ18 |
0-10 |
0-6 |
|
LD5150F |
50 |
48 |
184 |
227/255/300 |
160 |
125 |
16 |
4-Φ18 |
0-10 |
0-6 |
LD51系列 零壓啟動電磁閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
收貨單位，收貨人，地址，收驗時間，聯系電話。
