止回閥 球形止回閥
更新：2022/9/2 16:51:04??????點擊：
- 品牌：???工開閥門
- 型號：???HQ41X
產品介紹
HQ41X無磨損球形止回閥
閥體采用全通道結構，具有流量大、阻力小之優點。采用圓球做閥瓣，適用于高粘度，有懸浮物的工業及生活污水管網中。
HQ41X無磨損球形止回閥性能：
|
型號 |
公稱通徑DN/mm |
公稱壓力PN/Mpa |
適用溫度/℃ |
適用介質 |
|
HQ11Xp-10 |
40、50 |
1.0（1.6） |
≤60 |
水、油、氣 |
|
HQ41Xp-10 |
100、150、200、300 |
1.0（1.6） |
≤60 |
水、油、氣 |
HQ41X無磨損球形止回閥零部件材料表：
|
零件 |
閥體 |
閥座 |
閥蓋 |
閥座密封面 |
密封球 |
|
材料 |
灰鐵、球鐵、無縫鋼管 |
球鐵QT500-7 |
QT500-7 |
不銹鋼 1Cr18Ni9Ti |
金屬骨架包丁腈橡膠 |

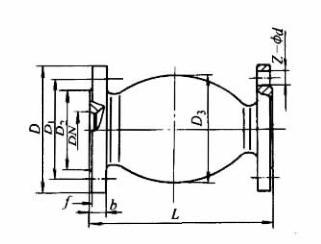

HQ41X無磨損球形止回閥結構：（圖）
HQ41X無磨損球形止回閥外觀尺寸：
|
型號 |
DN |
D |
D1 |
L |
連接螺紋 |
孔Z-φd |
備注 |
|
HQ11Xp-10 HQ11Xp-16 |
40 |
75 |
- |
128 |
G1（1/2） |
- |
|
|
50 |
102 |
- |
170 |
ZG2 |
- |
|
|
|
HQ41Xp-10 HQ41Xp-16 |
100 |
220 |
180 |
350 |
- |
8-φ18 |
|
|
150 |
280 |
240 |
485 |
- |
8-φ23 |
|
|
|
200 |
335 |
295 |
495 |
- |
8-φ23 12-φ23 |
當PN=1.6Mpa時，為12-φ23 |
|
|
300 |
440 |
400 |
698 |
- |
12-φ23 |
|
HQ41X無磨損球形止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
