W100D定水位閥技術參數:
公稱壓力 |
1.0MPa |
1.6MPa |
2.5MPa |
殼體試驗壓力 |
1.5MPa |
2.4MPa |
3.75MPa |
密封試驗壓力 |
1.1MPa |
1.76MPa |
2.75MPa |
適用溫度 |
≤80℃ |
||
最低動作壓力 |
P1≥0.07MPa |
||
適用介質 |
水 |
W100D定水位閥零部件材料表:
零件名稱 |
材質 |
閥體、閥蓋 |
鑄鐵、鑄鋼、不銹鋼 |
閥座 |
錫青銅、不銹鋼 |
閥瓣 |
碳鋼、不銹鋼+丁腈橡膠 |
閥桿 |
鋁青銅、鉻不銹鋼 |
膜片 |
丁腈橡膠 |
膜片壓板 |
碳鋼、不銹鋼 |
彈簧 |
不銹鋼 |

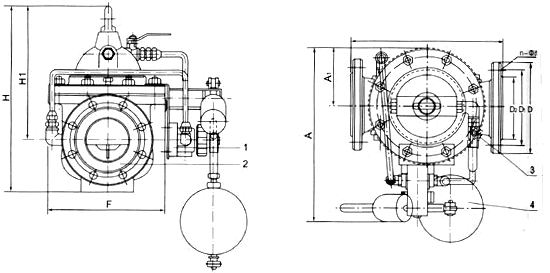

W100D定水位閥結構:(圖)
W100D定水位閥外觀尺寸:
公稱通徑DN(mm) |
L |
H |
H1 |
W |
W1 |
F |
20 |
150 |
212 |
179 |
200 |
58 |
116 |
25 |
160 |
212 |
179 |
200 |
58 |
116 |
32 |
180 |
212 |
179 |
200 |
58 |
116 |
40 |
200 |
265 |
210 |
225 |
85 |
170 |
50 |
203 |
265 |
210 |
225 |
85 |
170 |
65 |
213 |
310 |
215 |
230 |
90 |
180 |
80 |
241 |
350 |
245 |
245 |
105 |
210 |
100 |
272 |
460 |
305 |
285 |
138 |
275 |
W100D定水位閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
