黃銅活塞式電磁閥
更新：2022/7/8 14:05:22??????點擊：
- 品牌：???工開閥門
- 型號：???LD73
產品介紹
LD73系列 黃銅活塞式電磁閥技術參數：
|
介質溫度：-5℃～180℃ |
|
工作壓力：0～8bar 0.4～10bar |
|
運作方式：直動式,先導式 |
|
工作型式：常閉型、常開型 |
|
閥體材質：黃銅 |
|
密封材質：聚四氟乙烯（PTFE） LD73系列 黃銅活塞式電磁閥零部件材料表：
|
|
代號 |
功能選項 |
功能說明 |
線圈參數：AC220V 240V 110V 24V DC24V 12V |
|
NO |
常閉型 |
通電閥開，斷電閥關 |
鐵殼線圈：IP54 H級 |
|
K |
常開型 |
通電閥關，斷電閥開 |
鐵殼線圈：AC 18VA DC 20W（0.4～10bar） |
|
T |
定時器 |
可以設定開，關間隙時間 |
鐵殼線圈：AC 50VA DC 30W(0～8bar） |
LD73系列 黃銅活塞式電磁閥結構：（圖）

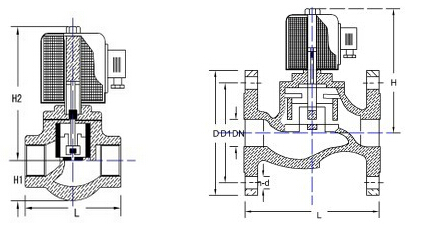

LD73系列 黃銅活塞式電磁閥外觀尺寸：
|
型號 |
接口G |
通徑mm |
Cv值 |
L |
H |
D |
D1 |
b |
n-d |
直動式 |
先導式 |
|
LD7315 |
1/2 |
15 |
3.7 |
82 |
150 |
/ |
/ |
/ |
/ |
0～8 |
0.4～10 |
|
LD7320 |
3/4 |
20 |
7 |
100 |
192 |
/ |
/ |
/ |
/ |
0～8 |
0.4～10 |
|
LD7325 |
1 |
25 |
11 |
110 |
195 |
/ |
/ |
/ |
/ |
0～8 |
0.4～10 |
|
LD7332 |
1 1/4 |
32 |
14 |
118 |
206 |
/ |
/ |
/ |
/ |
0～8 |
0.4～10 |
|
LD7340 |
1 1/2 |
40 |
24 |
125 |
209 |
/ |
/ |
/ |
/ |
0～8 |
0.4～10 |
|
LD7350 |
2 |
50 |
35 |
128 |
225 |
/ |
/ |
/ |
/ |
0～8 |
0.4～10 |
|
LD7315F |
法蘭 |
15 |
3.7 |
101 |
150 |
95 |
65 |
|
4-Φ12 |
0～8 |
0.4～10 |
|
LD7320F |
法蘭 |
20 |
7 |
107 |
192 |
105 |
75 |
|
4-Φ14 |
0～8 |
0.4～10 |
|
LD7325F |
法蘭 |
25 |
11 |
106 |
195 |
115 |
85 |
|
4-Φ14 |
0～8 |
0.4～10 |
|
LD7332F |
法蘭 |
32 |
14 |
120 |
206 |
140 |
100 |
|
4-Φ18 |
0～8 |
0.4～10 |
|
LD7340F |
法蘭 |
40 |
24 |
146 |
209 |
150 |
110 |
|
4-Φ18 |
0～8 |
0.4～10 |
|
LD7350F |
法蘭 |
50 |
35 |
146 |
225 |
165 |
125 |
|
4-Φ18 |
0～8 |
0.4～10 |
LD73系列 黃銅活塞式電磁閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
