球閥 手動陶瓷球閥
更新：2022/8/12 10:09:22??????點擊：
- 品牌：???工開閥門
- 型號：???Q41TC
產品介紹
Q41TC手動陶瓷球閥
具有超強的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低，運行經濟性高和壽命長（是鈦閥的2～4倍）的優點。其驅動方式有手動、氣動、氣動一彈簧復位、電動等。并可按用戶的要求設計各類特殊陶瓷閥門。適用于各種酸、堿、鹽類液體、氣體介質環境，硬密封閥尤其適用于帶顆粒、纖維狀介質環境。
Q41TC手動陶瓷球閥特點：
閥門球體、閥座和閥體內部與介質接觸部件均為結構陶瓷材料，具有出色的耐腐蝕、耐磨損和耐沖刷性能。
閥球和閥座精密研磨達到零泄露。
Q41TC手動陶瓷球閥制造標準：
連接標準：GB/T 9113
適用溫度：-20°C~550°C
試驗標準：GB/T 13927
公稱通徑：DN15~DN300
Q41TC手動陶瓷球閥零部件材料表：
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
A105、WCB、SS304、SS316、CF8、CF8M、CF3、CF3M |
|
2 |
閥芯 |
氧化鋯（3Y-ZrO2）、氧化鋁（AI2O3） |
|
3 |
閥桿/軸套/填料壓套 |
17-4PH、316L、合金材料 |
|
4 |
密封部件 |
VMQ、FKM、PTFE |
|
5 |
填料 |
PTFE、RPTFE、石墨 |
|
6 |
壓板/支架 |
CF8、WCB |
|
7 |
螺栓/墊圈 |
A193-B7/A194-2H/SS304 |

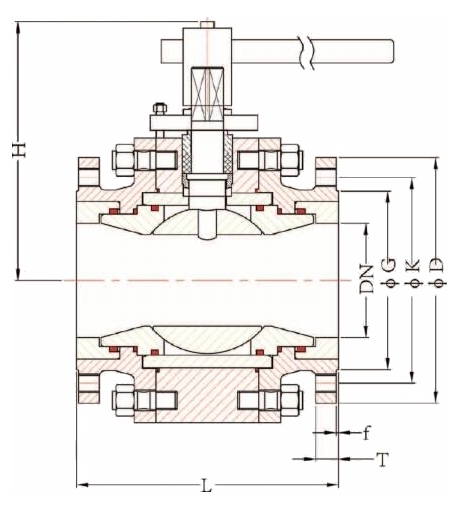

Q41TC手動陶瓷球閥結構：（圖）
Q41TC手動陶瓷球閥外觀尺寸：
|
DN |
H |
L |
?D |
?K |
?G |
T |
F |
Z |
|
15 |
85 |
108 |
95 |
65 |
45 |
14 |
2 |
4-M12 |
|
20 |
94 |
117 |
105 |
75 |
55 |
16 |
2 |
4-M12 |
|
25 |
98 |
127 |
115 |
85 |
65 |
16 |
2 |
4-M12 |
|
32 |
112 |
140 |
140 |
100 |
76 |
18 |
2 |
4-M16 |
|
40 |
124 |
165 |
150 |
110 |
84 |
18 |
2 |
4-M16 |
|
50 |
135 |
178 |
165 |
125 |
99 |
20 |
2 |
4-M16 |
|
65 |
156 |
190 |
185 |
145 |
118 |
20 |
2 |
4-M16 |
|
80 |
177 |
203 |
200 |
160 |
132 |
20 |
2 |
8-M16 |
|
100 |
207 |
229 |
220 |
180 |
156 |
22 |
2 |
8-M16 |
|
125 |
240 |
356 |
250 |
210 |
184 |
22 |
2 |
8-M16 |
|
150 |
240 |
394 |
285 |
240 |
211 |
24 |
2 |
8-M16 |
|
200 |
280 |
457 |
340 |
295 |
266 |
24 |
2 |
12-M20 |
|
250 |
- |
533 |
405 |
355 |
319 |
30 |
2 |
12-M24 |
|
300 |
- |
610 |
460 |
410 |
370 |
30 |
2 |
12-M24 |
Q41TC手動陶瓷球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
