二位二通全銅電磁閥特點:
耐腐:主要部件閥塞,閥體等采用不銹鋼和鑄鋼制成,防腐性能良好。
耐熱:電磁、密封部分全部采用特種耐高溫電工材料和密封材料,并采用了有效的隔熱措施。
耐磨:選材合理,閥塞與閥體間巧妙地利用流體的潤滑作用,減少磨損。
耐冷凝:蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素,本閥則不受冷凝水影響。
二位二通全銅電磁閥性能:
工作壓力 |
0.8MPa |
工作壓差 |
0~0.8MPa |
介質 |
液體氣體蒸汽油<20cst |
介質溫度 |
≤180℃ |
電壓 |
AC:380V220V36V/50HZDC:24V |
絕緣等級 |
B級 |
電源允許波動 |
-15%~+10% |
功率 |
50W |
響應時間 |
開≤2秒關≤3秒 |
安裝方式 |
介質流向與電磁閥箭頭保持一致,線圈垂直向上,工作介質清潔無顆粒雜質。 |
二位二通全銅電磁閥零部件材料表:
閥體 |
銅 |
閥芯 |
不銹鋼 |
密封 |
聚四氟乙烯,氟橡膠 |
漆包線 |
QZY-2高溫 |

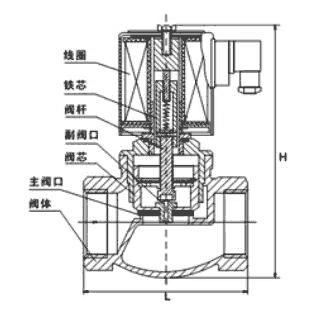

二位二通全銅電磁閥結構:(圖)
二位二通全銅電磁閥外觀尺寸:
型號 |
長L(mm) |
高H(mm) |
連接方式 |
ZQDF-15B |
86 |
178 |
G1/2"內螺紋 |
ZQDF-20B |
94 |
180 |
G3/4"內螺紋 |
ZQDF-25B |
105 |
190 |
G1"內螺紋 |
ZQDF-32B |
115 |
210 |
G11/4"內螺紋 |
ZQDF-40B |
130 |
223 |
G11/2"內螺紋 |
ZQDF-50B |
150 |
228 |
G2"內螺紋 |
ZQDF-25FB |
110 |
215 |
法蘭4孔φ13.5孔徑φ85孔距 |
ZQDF-32FB |
125 |
245 |
法蘭4孔φ17.5孔徑φ100孔距 |
ZQDF-40FB |
150 |
253 |
法蘭4孔φ17.5孔徑φ110孔距 |
ZQDF-50FB |
160 |
268 |
法蘭4孔φ17.5孔徑φ125孔距 |
二位二通全銅電磁閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
