真空電磁閥
更新：2022/7/7 14:35:15??????點擊：
- 品牌：???工開閥門
- 型號：???ZCA
產品介紹
ZCA真空電磁閥特點：
適用過熱蒸汽、熱水、水、空氣、真空等。應用于石油化工、制藥、電鍍、蒸壓、塑料、水廠虹吸真空等實現節能和程控的自動化。
ZCA真空電磁閥性能：
|
工作介質 |
真空、空氣等非腐蝕性氣體 |
|||||
|
介質溫度 ℃ |
≤60 |
|||||
|
工作壓力 MPa |
1.6 |
|||||
|
工作壓差 MPa |
-0.1～0 |
|||||
|
電源電壓 |
AC220V DC24V 其余規格可作特殊訂貨 |
|||||
|
使用壽命 |
JB/T7352-94規定 |
|||||
|
額定流量系數 KV |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
|
泄漏量 ml/min |
按JB/T7352-94.F規定 |
|||||
|
公稱通徑 mm |
15 |
20 |
25 |
32 |
40 |
50 |
|
功 耗（VA） |
50 |
90 |
||||
ZCA真空電磁閥零部件材料表：
|
閥 體 |
25、WCB |
Cr5Mo |
|
閥 蓋 |
25、WCB |
Cr5Mo |
|
支 架 |
25、WCB |
Cr5Mo |
|
閥 瓣 |
2Cr13、WCB |
Cr5Mo |
|
閥 桿 |
2Cr13 |
38CrMoAL、25Cr2MoV |
|
閥 座 |
25、304 |
304 |
|
密封環 |
膨脹柔性石墨 |
|
|
填 料 |
膨脹柔性石墨 |
|
|
閥桿螺母 |
ZCuA110Fe3 |
|

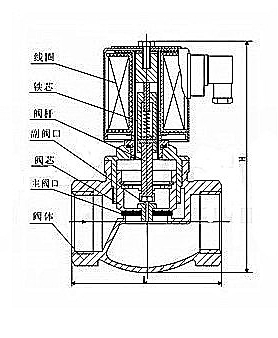

ZCA 真空電磁閥結構：（圖）
ZCA真空電磁閥外觀尺寸：
|
公稱通徑 DN |
內螺紋連接 |
法蘭連接 |
|||||||||
|
內螺紋 |
外形尺寸 |
外形尺寸 |
法蘭尺寸 |
||||||||
|
G |
H |
L |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
|
|
15 |
1/2″ |
148 |
92 |
176 |
130 |
95 |
65 |
46 |
4-φ14 |
14 |
2 |
|
20 |
3/4″ |
148 |
92 |
181 |
150 |
105 |
75 |
56 |
4-φ14 |
16 |
2 |
|
25 |
1″ |
148 |
110 |
210 |
160 |
115 |
85 |
65 |
4-φ14 |
16 |
3 |
|
32 |
11/4″ |
182 |
120 |
221 |
180 |
140 |
100 |
76 |
4-φ18 |
18 |
3 |
|
40 |
11/2″ |
182 |
140 |
230 |
200 |
150 |
110 |
84 |
4-φ18 |
18 |
3 |
|
50 |
2″ |
192 |
162 |
252 |
230 |
165 |
125 |
99 |
4-φ18 |
20 |
3 |
ZCA真空電磁閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
