調節閥 電動O型調節閥
更新：2022/9/15 15:37:23??????點擊：
- 品牌：???工開閥門
- 型號：???ZDJR
產品介紹
ZDJR、ZJKR電動O型調節閥
是一種轉為900的旋轉類型調節閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，配用KDJ-Ⅱ、Ⅲ執行器引配日本工裝、西德歐姆龍等高性能執行機構。產品機通常用于密封要求嚴格的場合，除控制氣體、液體、蒸氣介質外，還適宜控制污水和含有纖維雜質的介質，用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
ZDJR、ZJKR電動O型調節閥特點：
1、具有體積小，重量輕、連線簡單、流量大、調節精度高等特點
2、用電源既方便又節約，省去了建立氣源站的一系列費用
3、由于電機必須經過多級減速才能輸出力矩，所以運行速度還不是很快，在有些要求快速啟閉的場合還不適用
ZDJR、ZJKR電動O型調節閥性能：
|
公稱通徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
額定流量系數Kv |
17 |
33 |
62 |
95 |
146 |
323 |
350 |
439 |
810 |
1205 |
1912 |
|
公稱壓力 |
PN1.6,6.4MPa |
||||||||||
|
連接型式 |
法蘭連接，按JB79-59標準 |
||||||||||
|
球閥轉角 |
900 |
||||||||||
|
閥體材料 |
鑄鋼，鑄不銹鋼 |
||||||||||
|
適用溫度℃ |
-40～+180（常溫型）、-40～+450（中溫型） |
||||||||||
|
執行機構 |
DJK-Ⅱ、Ⅲ型PS AUTOMATION CMBH、LNAR-KOSO、Unic-Z電動執行機構 |
||||||||||
|
輸入信號 |
0～10mA 4～20mA 1～5V DC |
||||||||||
|
基本誤差 |
≤全行程的±2.5％ |
||||||||||
|
回差 |
≤全行程的2.0％ |
||||||||||
|
死區 |
≤全行程的3.0％ |
||||||||||
|
泄漏量 |
軟密封，JB/T7378-94表二的V級?硬密封，JB/T7378-94表2的IV級 |
||||||||||
ZDJR、ZJKR電動O型調節閥零部件材料表：
|
密封墊 |
閥體、閥蓋 |
閥芯 |
密封圈 |
|
金屬夾石墨 |
不銹鋼 |
1Cr18Ni9Ti 0Cr17Ni12Mo2襯聚四氟乙烯 |
聚四氟乙烯、PPL、硬密封 |

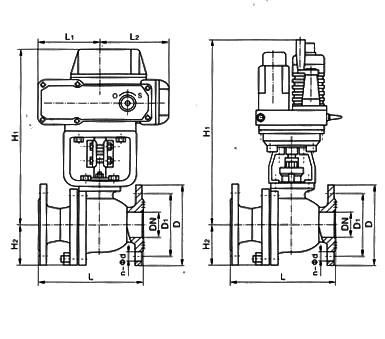

ZDJR、ZJKR電動O型調節閥結構：（圖）
ZDJR、ZJKR電動O型調節閥外觀尺寸：
|
公稱 |
L |
H1 |
H2 |
D |
D1 |
n-d |
|
25 |
150 |
470 |
58 |
115 |
85 |
4-18 |
|
32 |
165 |
490 |
68 |
135 |
100 |
4-18 |
|
40 |
180 |
500 |
73 |
145 |
110 |
4-18 |
|
50 |
200 |
620 |
80 |
160 |
125 |
4-18 |
|
65 |
220 |
630 |
90 |
180 |
145 |
4-18 |
|
80 |
240 |
650 |
98 |
195 |
160 |
8-18 |
|
100 |
280 |
685 |
120 |
215 |
180 |
8-18 |
|
125 |
320 |
730 |
140 |
245 |
210 |
8-18 |
|
150 |
360 |
880 |
167 |
280 |
240 |
8-23 |
|
200 |
450 |
970 |
210 |
335 |
295 |
12-23 |
|
250 |
600 |
1020 |
335 |
405 |
355 |
12-25 |
|
300 |
700 |
1310 |
385 |
460 |
410 |
12-25 |
|
350 |
800 |
1355 |
420 |
520 |
470 |
16-25 |
|
400 |
900 |
1405 |
470 |
580 |
525 |
16-30 |
ZDJR、ZJKR電動O型調節閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
