LD68系列 西德式先導膜片電磁閥技術參數:
介質溫度:-5℃~80℃ -10℃~130℃ |
|
工作壓力:0.3~16bar |
|
運作方式:先導膜片式 |
|
工作型式:常閉型、常開型 |
|
閥體材質:黃銅、SS304、SS316 |
|
密封材質:丁晴橡膠(NBR常規型) |
LD68系列 西德式先導膜片電磁閥零部件材料表:
代號 |
功能選項 |
功能說明 |
|
NO |
常閉型 |
通電閥開,斷電閥關 |
電器參數 |
K |
常開型 |
通電閥關,斷電閥開 |
線圈參數:AC220V 380V 110V 24V DC24V 12V |
T |
定時器 |
可以設定開,關間隙時間 |
塑封線圈:IP65 F級 |
J |
節能模塊 |
降低線圈溫升和功耗 |
塑封線圈:AC 22VA DC 13W |
LD68系列 西德式先導膜片電磁閥結構:(圖)

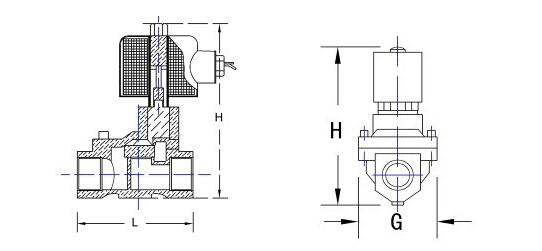

LD68系列 西德式先導膜片電磁閥外觀尺寸:
規格參數表(螺紋連接) |
|||||||
型號 |
接口G |
通徑mm |
Cv值 |
L |
H/常開型 |
工作壓力 |
|
常閉型 |
常開型 |
||||||
LD6810 |
3/8 |
13 |
4.8 |
66 |
112/125 |
0.3~16 |
0.3~8 |
LD6815 |
1/2 |
15 |
5.2 |
66 |
112/125 |
0.3~16 |
0.3~8 |
LD6820 |
3/4 |
20 |
7.6 |
75 |
118/130 |
0.3~16 |
0.3~8 |
LD6825 |
1 |
25 |
12 |
96 |
125/140 |
0.3~16 |
0.3~8 |
LD6832 |
1 1/4 |
32 |
24 |
122 |
137/155 |
0.3~16 |
0.3~8 |
LD6840 |
1 1/2 |
40 |
30 |
139 |
150/155 |
0.3~16 |
0.3~8 |
LD6850 |
2 |
50 |
48 |
168 |
165/180 |
0.3~16 |
0.3~8 |
|
|
|
|
|
|
|
|
|
|
|
規格參數表 (法蘭連接) |
||||||||||
型號 |
通徑mm |
Cv值 |
L |
H/常開型 |
D |
D1 |
b |
n-d |
工作壓力 |
|
常閉型 |
常開型 |
|||||||||
LD6825F |
25 |
12 |
135 |
162 |
110 |
85 |
14 |
4-Φ14 |
0.3~13 |
0.3~8 |
LD6832F |
32 |
24 |
160 |
175 |
135 |
100 |
15 |
4-Φ18 |
0.3~13 |
0.3~8 |
LD6840F |
40 |
30 |
160 |
182 |
145 |
110 |
15 |
4-Φ18 |
0.3~13 |
0.3~8 |
LD6850F |
50 |
48 |
200 |
205 |
160 |
125 |
16 |
4-Φ18 |
0.3~13 |
0.3~8 |
LD68系列 西德式先導膜片電磁閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
