對夾軟密封蝶閥
更新：2022/7/19 8:51:58??????點擊：
- 品牌：???工開閥門
- 型號：???D371X-16
產品介紹
D371X-16渦輪傳動對夾軟密封蝶閥特點：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便
D371X-16渦輪傳動對夾軟密封蝶閥制造標準：
|
制造標準 |
GB/T 122387-89 |
|
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
D371X-16渦輪傳動對夾軟密封蝶閥技術參數：
|
公稱通經DN（mm) |
50～2000 |
50～1600 |
|
|
公稱藥理PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ |
||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
||
|
泄漏率 |
符合GB/T13927-92標準 |
||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
||
D371X-16渦輪傳動對夾軟密封蝶閥零部件材料表：
|
零件名稱 |
材料 |
|
閥體 |
WCB、QT450-10、HT200、HT250 |
|
蝶板 |
WCB、QT450-10、HT200、HT250 |
|
閥軸 |
2Cr13 |
|
密封圈 |
丁腈耐油橡膠 |
|
填料 |
柔性石墨 |

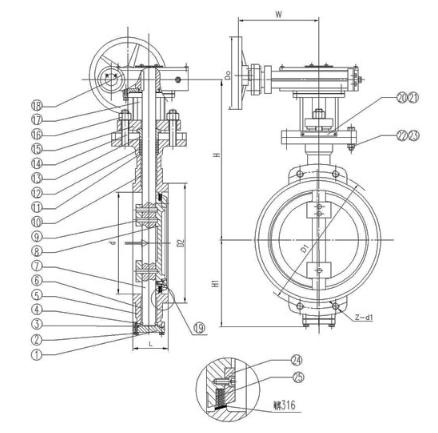

D371X-16渦輪傳動對夾軟密封蝶閥結構：（圖）
D371X-16渦輪傳動對夾軟密封蝶閥外觀尺寸：
|
DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
|||
|
DO |
n-d |
DO |
n-d |
DO |
n-d |
||||||
|
50 |
43 |
63 |
306 |
180 |
200 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
70 |
321 |
180 |
200 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
46 |
83 |
346 |
180 |
200 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
52 |
105 |
387 |
180 |
200 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
56 |
115 |
411 |
180 |
200 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
56 |
137 |
447 |
270 |
280 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
60 |
164 |
572 |
270 |
280 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
250 |
68 |
206 |
646 |
270 |
280 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
78 |
230 |
738 |
380 |
420 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
78 |
248 |
761 |
380 |
420 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
102 |
289 |
877 |
450 |
470 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
114 |
320 |
938 |
480 |
490 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
127 |
343 |
993 |
480 |
490 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
154 |
413 |
1131 |
480 |
490 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
700 |
165 |
478 |
1476 |
640 |
660 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
800 |
190 |
525 |
1533 |
640 |
660 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
900 |
203 |
585 |
1655 |
750 |
860 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
38-39 |
|
1000 |
216 |
640 |
1765 |
850 |
900 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
1200 |
254 |
755 |
1995 |
850 |
900 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
D371X-16渦輪傳動對夾軟密封蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
