YDAX47美標壓力平衡式倒裝油密封旋塞閥
適用于公稱壓力CLASS150~1500LBS,工作溫度-29~180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。
YDAX47美標壓力平衡式倒裝油密封旋塞閥特點:
1、產品結構合理、密封可靠、性能優良、造型美觀;
2、倒裝壓力平衡的結構,開關動作輕;
3、閥體和密封面間設有油槽,可隨時通過油嘴向閥座注入密封油脂,增加密封性能;
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要。
YDAX47美標壓力平衡式倒裝油密封旋塞閥性能:
公稱壓力(LB) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用溫度(℃) |
使用介質 |
150 |
3.0 |
2.2 |
≤180℃ |
水、蒸汽、油品等 |
300 |
7.5 |
5.5 |
||
600 |
15.0 |
11.0 |
||
900 |
22.5 |
16.5 |
YDAX47美標壓力平衡式倒裝油密封旋塞閥零部件材料表:
名稱 |
材質 |
雙頭螺栓 |
ASTM A194-2H、A194-8、A194-8M |
六角螺母 |
ASTM A194-2H、A194-8、A194-8M |
閥蓋 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
墊片 |
柔性石墨+不銹鋼 |
塞子 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
閥體 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
閥桿 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
“O”型圈 |
丁腈橡膠NBR |
填料 |
柔性石墨 |
填料壓蓋 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
加油嘴 |
|
止回閥 |
|
手柄 |
ASTM A47-32510、A216 WCB |

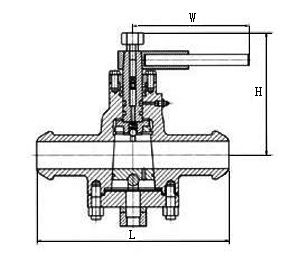

YDAX47美標壓力平衡式倒裝油密封旋塞閥:(圖)
YDAX47美標壓力平衡式倒裝油密封旋塞閥外觀尺寸:
型號 |
YDAX47-150LB |
|||||||||||||||||||||||||||||||||||
壓力等級 |
150LB |
|||||||||||||||||||||||||||||||||||
口徑Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||||||||||||||||||||||||
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
|||||||||||||||||||||||||
L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
|||||||||||||||||||||||||
H |
180 |
180 |
185 |
200 |
210 |
215 |
250 |
270 |
300 |
340 |
365 |
|||||||||||||||||||||||||
W |
400 |
400 |
500 |
500 |
600 |
600 |
820 |
820 |
300 |
300 |
320 |
|||||||||||||||||||||||||
重量 |
10 |
12 |
14 |
17 |
19 |
21 |
29 |
33 |
48 |
75 |
98 |
|||||||||||||||||||||||||
型號 |
YDAX47-300LB |
|||||||||||||||||||||||||||||||||||
壓力等級 |
300LB |
|||||||||||||||||||||||||||||||||||
口徑Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||||||||||||||||||||||||
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
|||||||||||||||||||||||||
L |
140 |
152 |
165 |
178 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
|||||||||||||||||||||||||
H |
180 |
180 |
185 |
200 |
210 |
215 |
250 |
270 |
300 |
340 |
365 |
|||||||||||||||||||||||||
W |
400 |
400 |
500 |
600 |
600 |
820 |
1000 |
1000 |
300 |
300 |
320 |
|||||||||||||||||||||||||
重量 |
12 |
14 |
16 |
19 |
21 |
24 |
31 |
36 |
61 |
86 |
130 |
|||||||||||||||||||||||||
型號 |
YDAX47-600LB |
|||||||||||||||||||||||||||||||||||
壓力等級 |
600LB |
|||||||||||||||||||||||||||||||||||
口徑Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||||||||||||||||||||||||
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
|||||||||||||||||||||||||
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
|||||||||||||||||||||||||
H |
180 |
180 |
185 |
200 |
210 |
215 |
250 |
270 |
300 |
340 |
365 |
|||||||||||||||||||||||||
W |
400 |
400 |
500 |
500 |
600 |
600 |
820 |
820 |
300 |
300 |
320 |
|||||||||||||||||||||||||
重量 |
14 |
16 |
18 |
20 |
24 |
29 |
35 |
47 |
91 |
129 |
210 |
|||||||||||||||||||||||||
型號 |
YDAX47-900LB |
|||||||||||||||||||||||||||||||||||
壓力等級 |
900LB |
|||||||||||||||||||||||||||||||||||
口徑Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||||||||||||||||||||||||
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
|||||||||||||||||||||||||
L |
229 |
229 |
254 |
279 |
305 |
368 |
419 |
381 |
457 |
559 |
610 |
|||||||||||||||||||||||||
H |
180 |
180 |
185 |
200 |
210 |
215 |
250 |
270 |
300 |
340 |
365 |
|||||||||||||||||||||||||
W |
400 |
400 |
500 |
60 |
600 |
820 |
1000 |
1000 |
300 |
300 |
320 |
|||||||||||||||||||||||||
重量 |
17 |
29 |
21 |
24 |
30 |
37 |
44 |
65 |
110 |
160 |
255 |
YDAX47美標壓力平衡式倒裝油密封旋塞閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境]要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
