球閥 硬密封球閥
更新：2022/8/12 9:38:26??????點擊：
- 品牌：???工開閥門
- 型號：???Q41H
產品介紹
Q41H硬密封球閥
適用于Class150～Class2500、PN16～PN160的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，硬密封球閥可分別適用于非腐蝕型介質、弱腐蝕性介質、硝酸、醋酸、氧化性介質、尿素等多種介質，特別適用于含固體顆粒介質、料漿、煤粉、灰渣等苛刻工況。硬密封球閥的驅動方式為手動、蝸輪傳動、氣動或電動。金屬硬密封球閥一般采用法蘭連接，也可采用對焊連接。
Q41H硬密封球閥特點：
球體與閥座完全采用金屬對金屬的密封方式，為了確保硬密封球閥在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊等，球體和閥座表面硬度一般可達到HRC60以上，較高可達HRC74以上。密封面材料耐溫可達540℃，較高可達980℃。金屬硬密封法蘭球閥材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能。硬密封固定球閥能夠適用于絕大多數的苛刻工況條件。
Q41H硬密封球閥性能：
采用獨特的球體研磨工藝，通過球體與研磨器具在空間不同方位的旋轉，使球體表面達到極高的圓度和光潔度，閥門的密封性能完全達到或超過標準要求。

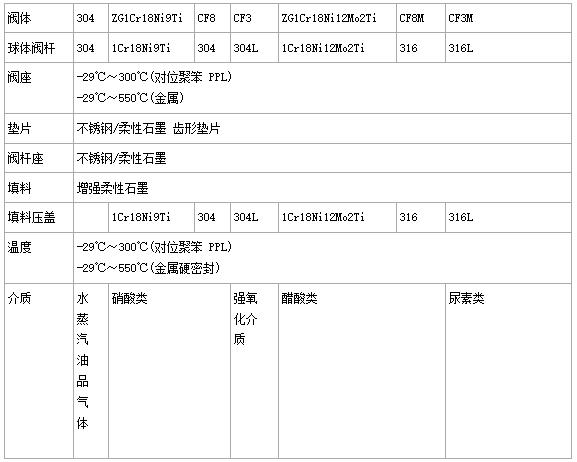

Q41H硬密封球閥零部件材料表：

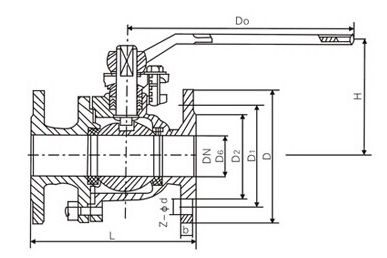

Q41H硬密封球閥結構：（圖）
Q41H硬密封球閥外觀尺寸：
|
1.6MPa |
DN |
L |
D |
b |
n-φd |
H |
D0 |
|
凸面法蘭 |
15 |
130 |
95 |
14 |
4-14 |
78 |
140 |
|
20 |
140 |
105 |
14 |
4-14 |
84 |
160 |
|
|
25 |
150 |
115 |
14 |
4-14 |
95 |
180 |
|
|
32 |
165 |
135 |
16 |
4-18 |
150 |
250 |
|
|
40 |
180 |
145 |
16 |
4-18 |
150 |
300 |
|
|
50 |
200 |
160 |
18 |
4-18 |
170 |
350 |
|
|
65 |
220 |
180 |
20 |
4-18 |
195 |
350 |
|
|
80 |
250 |
195 |
20 |
8-18 |
215 |
400 |
|
|
100 |
280 |
215 |
20 |
8-18 |
250 |
500 |
|
|
125 |
320 |
245 |
22 |
8-18 |
265 |
600 |
|
|
150 |
360 |
280 |
24 |
8-23 |
270 |
800 |
|
|
200 |
400 |
335 |
26 |
12-23 |
330 |
1200 |
|
|
2.5MPa |
15 |
130 |
95 |
16 |
4-14 |
103 |
140 |
|
凸面法蘭 |
20 |
140 |
105 |
16 |
4-14 |
112 |
160 |
|
25 |
150 |
115 |
16 |
4-14 |
123 |
180 |
|
|
32 |
165 |
135 |
18 |
4-18 |
150 |
250 |
|
|
40 |
180 |
145 |
18 |
4-18 |
156 |
300 |
|
|
50 |
200 |
160 |
20 |
8-18 |
172 |
350 |
|
|
65 |
220 |
180 |
22 |
8-18 |
197 |
350 |
|
|
80 |
250 |
195 |
22 |
8-23 |
222 |
400 |
|
|
100 |
280 |
230 |
24 |
8-23 |
253 |
500 |
|
|
125 |
320 |
270 |
28 |
8-25 |
275 |
600 |
|
|
150 |
360 |
300 |
30 |
8-25 |
286 |
800 |
|
|
200 |
400 |
360 |
34 |
12-25 |
340 |
1200 |
Q41H硬密封球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
