抽汽式疏水閥
更新：2022/7/4 9:10:14??????點擊：
- 品牌：???工開閥門
- 型號：???STP
產品介紹
STP抽汽式疏水閥是一種防空化高壓差調節閥，STP抽汽式疏水閥用于汽輪機本體疏水，各段抽氣疏水以及冷再管道的疏水等，抽氣疏水閥可以使用氣動或電動控制，也可以手動操作。STP抽汽式疏水閥是大中型火力發電機組的主要閥門之一。
產品結構特點：
1、流體通道串級式，4級降壓。不斷改變流體方向，控制流體速度在30m/s,左右，逐級降壓，防止空化破壞。
2、節流面與密封面分開，關閉嚴密，根據疏水流量設有多級節流，閥內組件表面硬化處理，硬度可達到HRC70左右，壽命長。
3、閥體組件與執行機構采用浮動式連接?？梢韵y芯與推桿不同心造成的卡死想象。
產品性能參數：
|
閥體形式 |
鍛造直通式 角型 Z型 |
閥芯形式 |
防空化串級時節流閥芯 |
|
連接形式 |
BW焊接 |
流體方向 |
高進低出 |
|
工作溫度 |
小于350 |
流量特性 |
線性 |
|
動作時間 |
全關到全開小于5秒 |
泄漏量 |
符合ANSI B16.104—1976 V級 |
產品主要零件材料：
|
閥體 |
20#鍛鋼 |
閥芯 |
特種合金鋼 |
|
閥桿 |
WCB/304 |
閥芯套 |
不銹鋼 |
|
接管 |
2Cr13、304 |
節流件 |
不銹鋼 |

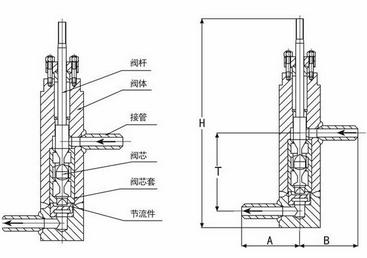

產品主要尺寸：
|
公稱通徑DN（mm） |
A |
H |
B |
T |
|
50 |
480 |
610 |
|
|
|
80 |
500 |
690 |
460 |
680 |
|
100 |
540 |
660 |
430 |
670 |
|
150 |
590 |
765 |
490 |
765 |
