溝槽式手柄信號蝶閥
更新：2022/7/4 16:37:37??????點擊：
- 品牌：???工開閥門
- 型號：???XD81X
產品介紹
生產的XD81X溝槽式手柄信號蝶閥是自動噴水滅火系統中的配套附件之一，作為自動噴水滅火系統的水源搬運控制閥門，具有閥位顯示信號，該信號可接至控制中心實時監控，以免造成誤關，提高系統的可靠性。是消防給排水管路的控制閥門。是自動噴水滅火系統中的配套附件之一，作為自動噴水滅火系統的水源搬運控制閥門，具有閥位顯示信號，該信號可接至控制中心實時監控，以免造成誤關，提高系統的可靠性。是消防給排水管路的控制閥門。
產品標準：GB5135.6《自動噴水滅火系統第6部份：通用閥門》
設計規范：GB50084 《自動噴水滅火系統設計規范》
驗收規范：GB50261《自動噴水滅火系統施工及驗收規范》
2、主要技術參數：
(1)工作介質：水、油、氣體
(2)最大工作壓力：1.6MPa
(3)試驗壓力：1.2MPa
(4)適應環境溫度：4℃～70℃
(5)操作方式：手柄快開式
(6)開關容量：DC24V 0.5A；AC220V 1A
(7)連接方式：溝槽連接
(8)電氣連接：公共線-紅色；常開觸點-藍色；常閉觸點-黑色

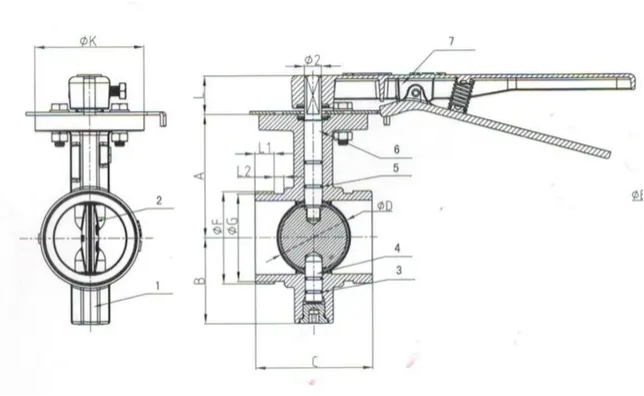

3、型號規格及外形尺寸
|
規格型號 |
公稱通徑 |
A（mm） |
B（mm） |
C（mm） |
D（mm） |
E（mm） |
F（mm） |
|
ZSXDF8-Q-50-16-S |
DN50 |
/ |
/ |
92 |
60 |
16 |
8 |
|
ZSXDF8-Q-65-16-S |
DN65 |
/ |
/ |
102 |
76 |
16 |
8 |
|
ZSXDF8-Q-80-16-S |
DN80 |
/ |
/ |
102 |
89 |
16 |
8 |
|
ZSXDF8-Q-100-16-S |
DN100 |
320 |
150 |
116 |
114 |
16 |
10 |
|
ZSXDF8-Q-125-16-S |
DN125 |
/ |
/ |
125 |
141 |
16 |
10 |
|
ZSXDF8-Q-150-16-S |
DN150 |
345 |
150 |
125 |
165 |
16 |
10 |
|
ZSXDF8-Q-200-16-S |
DN200 |
440 |
200 |
138 |
219 |
19 |
11 |
|
ZSXDF8-Q-250-16-S |
DN250 |
530 |
200 |
159 |
273 |
19 |
13 |
工開閥門承諾：
（1）嚴格按照合同要求，提供符合設計標準，質量合格的產品。
（2）嚴格檢查和控制原材料、原器件、配套件的進廠質量。
（3）保證所供設備加工工藝完善、檢測手段完備。產品絕不帶缺陷出廠。對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。
（4）按合同規定的關鍵部件必須符合有關資質的要求，并經需方認可。
（5） 按合同規定向監造單位提供有關部門標準和圖紙，并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表，需方所派監造是督促我方按標準生產合格產品，但并不減我方的一切質量責任。
（6） 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準，供方無條件更換。在安裝和試運行過程中，設備出現質量問題，先處理問題，再分清責任，一切以滿足工程進度需要為準則。
