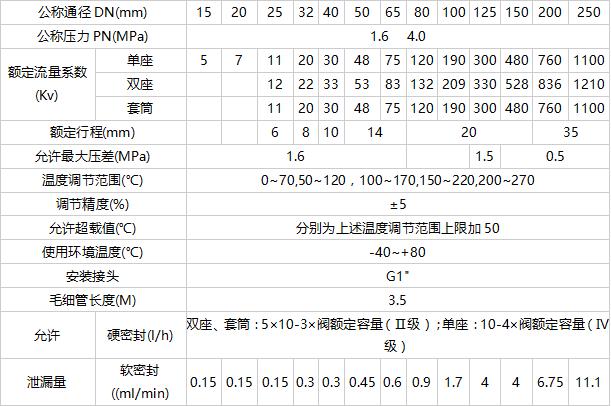

ZZW自力式溫度調節閥技術參數:
ZZW自力式溫度調節閥零部件材料表:
主要零件材料 |
||
閥體 |
ZG230-45 |
ZG1Cr18Ni9Ti |
ZG1Cr8Ni12Mo2Ti |
||
閥座 |
1Cr8Ni9Ti |
Cr8Ni12Mo2Ti |
閥芯 |
1Cr8Ni9Ti |
Cr8Ni12Mo2Ti |
波紋管套 |
1Cr18Ni9Ti |
Cr8Ni12Mo2Ti |
平衡波紋 |
1Cr18Ni9Ti |
|
溫包 |
H62 |
1Cr18Ni9Ti |
毛細管 |
H62 |
1Cr18Ni9Ti |
接頭 |
35 |
1Cr18Ni9Ti |

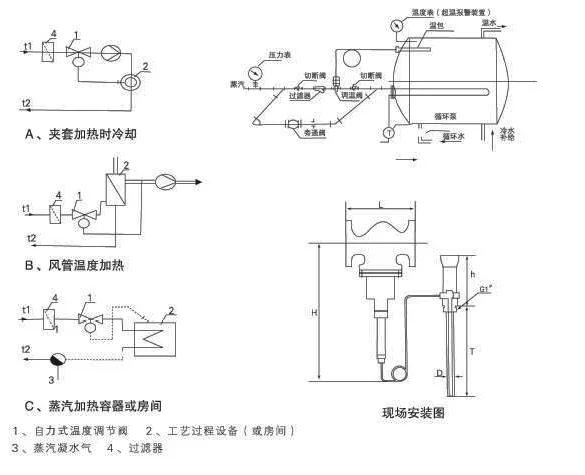

ZZW自力式溫度調節閥結構:(圖)
ZZW自力式溫度調節閥外觀尺寸:
公稱通徑(DN) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
法蘭端面距離(L) |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
總高度(H) |
500 |
540 |
580 |
640 |
700 |
750 |
820 |
950 |
1100 |
1280 |
|||
溫包插入深度(T) |
235 430 |
430 600 |
1000 |
||||||||||
溫度外露高度 |
350 |
||||||||||||
溫包直徑 |
25(護套直徑28) |
||||||||||||
重量(Kg) |
8 |
10 |
13 |
15 |
18 |
30 |
35 |
60 |
75 |
85 |
110 |
150 |
ZZW自力式溫度調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
