高溫電磁閥
更新：2022/7/8 12:01:11??????點擊：
- 品牌：???工開閥門
- 型號：???LD76
產品介紹
LD76系列 高溫電磁閥技術參數：
|
介質溫度：C7:-20℃～350℃ 特制C8:-20℃～400℃ |
|
工作壓力：0.3～16bar |
|
運作方式：先導活塞式 |
|
工作型式：常閉型、防爆型 |
|
閥體材質：SS304 |
|
密封材質：PTFE、紫銅 |
LD76系列 高溫電磁閥零部件材料表：
|
代號 |
功能選項 |
功能說明 |
線圈參數：AC220V DC24V 12V |
|
|
E |
防爆型 |
防爆等級ExdIIBT4 |
防護等級：IP54（普通線圈） IP65(防爆線圈) |
|
|
S |
手動功能 |
可手動打開和手動關閉 |
額定功率： |
DN≤25，AC 45VA,DC 40W |
|
J |
節能模塊 |
降低線圈溫升和功耗 |
DN≥25，AC 70VA,DC 65W |
|
LD76系列 高溫電磁閥結構：（圖）

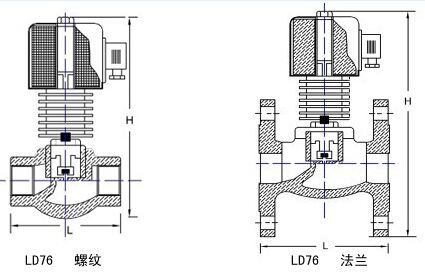

LD76系列 高溫電磁閥外觀尺寸：
|
規格參數表(螺紋連接) |
||||||
|
型號 |
接口G |
通徑mm |
Cv值 |
L |
H/防爆 |
工作壓力 |
|
LD7615 |
1/2 |
15 |
2.8 |
80 |
195/225 |
0.3～16 |
|
LD7620 |
3/4 |
20 |
5.4 |
82 |
198/228 |
0.3～16 |
|
LD7625 |
1 |
25 |
8.5 |
105 |
205/235 |
0.3～16 |
|
LD7632 |
1 1/4 |
32 |
14 |
105 |
208/238 |
0.3～16 |
|
LD7640 |
1 1/2 |
40 |
18 |
120 |
226/256 |
0.3～16 |
|
LD7650 |
2 |
50 |
28 |
140 |
236/266 |
0.3～16 |
|
|
||||||||
|
規格參數表(法蘭連接) |
||||||||
|
型號 |
通徑mm |
Cv值 |
L |
H/防爆 |
D |
D1 |
n-Φd |
工作壓力 |
|
LD7615F |
15 |
2.8 |
90 |
205/215 |
95 |
65 |
4-Φ12 |
0.3～16 |
|
LD7620F |
20 |
5.4 |
115 |
205/215 |
105 |
75 |
4-Φ14 |
0.3～16 |
|
LD7625F |
25 |
8.5 |
125 |
208/218 |
115 |
85 |
4-Φ14 |
0.3～16 |
|
LD7632F |
32 |
14 |
140 |
218/228 |
135 |
100 |
4-Φ18 |
0.3～16 |
|
LD7640F |
40 |
18 |
165 |
225/235 |
145 |
110 |
4-Φ18 |
0.3～16 |
|
LD7650F |
50 |
28 |
190 |
235/245 |
160 |
125 |
4-Φ18 |
0.3～16 |
|
LD7665F |
65 |
40 |
250 |
310/320 |
185 |
145 |
4-Φ18 |
0.3～16 |
|
LD7680F |
80 |
42 |
270 |
325/335 |
200 |
160 |
8-Φ18 |
0.3～16 |
|
LD76100F |
100 |
65 |
320 |
420/430 |
220 |
180 |
8-Φ18 |
0.3～16 |
|
LD76150F |
150 |
250 |
400 |
490/500 |
285 |
240 |
8-Φ18 |
0.3～16 |
|
LD76200F |
200 |
420 |
|
|
340 |
295 |
12-Φ22 |
0.3～16 |
|
LD76250F |
250 |
660 |
|
|
405 |
355 |
12-Φ26 |
0.3～16 |
LD76系列 高溫電磁閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
