LD87H系列 特制高壓電磁閥技術參數:
介質溫度:<+60℃,<+120℃,<+200℃,<+350℃ |
工作壓力:70~1000bar |
運作方式:先導活塞式 |
工作型式:常閉型、常開型、防爆型 |
閥體材質:SS304 |
密封材質:FKM、PTFE、紫銅 |
LD87H系列 特制高壓電磁閥零部件材料表:
代號 |
|
NO |
常閉型 |
K |
常開型 |
E |
防爆型 |
代號 |
功能選項 |
NO |
常閉型 |
K |
常開型 |
LD87H系列 特制高壓電磁閥結構:(圖)

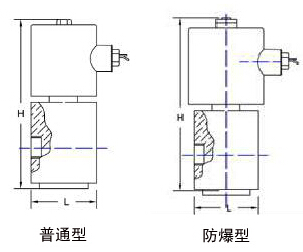

LD87H系列 特制高壓電磁閥外觀尺寸:
型號 |
接口G |
通徑mm |
Cv值 |
L |
H |
H防爆型 |
最小壓差 |
最大工作壓力 |
||
高壓 |
超高壓 |
高壓 |
超高壓 |
|||||||
LD8701H |
1/8 |
1 |
0.02 |
44 |
115 |
140 |
5 |
10 |
分7個級別: 70bar、100bar、150bar、200bar、250bar、300bar、400bar、 |
分6個級別:450bar、500bar、700bar、800bar、900bar、1000bar、 |
LD8702H |
1/8 1/4 |
2 |
0.02 |
44 |
115 |
140 |
5 |
10 |
||
LD8703H |
1/8 1/4 |
3 |
0.08 |
44 |
173 |
198 |
5 |
10 |
||
LD8705H |
1/8 1/4 |
5 |
0.16 |
57 |
173 |
198 |
5 |
10 |
||
LD8706H |
1/4 |
6 |
0.32 |
57 |
173 |
198 |
5 |
10 |
||
LD8708H |
1/4 |
8 |
0.54 |
57 |
173 |
198 |
5 |
10 |
||
LD8710H |
3/8 |
10 |
0.8 |
57 |
173 |
198 |
5 |
10 |
||
LD8715H |
1/2 |
15 |
1.4 |
73 |
186 |
186 |
5 |
10 |
||
LD8720H |
3/4 |
20 |
2.8 |
80 |
198 |
198 |
5 |
10 |
||
LD8725H |
1 |
25 |
5.0 |
90 |
224 |
224 |
5 |
10 |
||
LD8732H |
1 1/4 |
32 |
24 |
106 |
285 |
285 |
10 |
20 |
||
LD8740H |
1 1/2 |
40 |
29 |
123 |
315 |
315 |
10 |
20 |
||
LD8750H |
2 |
50 |
48 |
154 |
352 |
352 |
10 |
20 |
||
備注 : 1.本系列產品為非標制作,相關參數和尺寸僅供參考,具體以訂貨約定與實物維為準; |
||||||||||
2.上表中接口尺寸和外形尺寸僅供高壓組參考,超高壓組請另外咨詢。 |
LD87H系列 特制高壓電磁閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
