DY30BX緩開快閉止回閥
體內設閥座、閥桿、以及與閥體連接的上閥蓋與下閥蓋等零件組成。上閥蓋與下閥蓋之間為隔膜腔,隔膜腔內設隔膜,隔膜與中心軸連接,中心軸另一端連接閥門,閥門與閥座接觸。水容器與上閥蓋進水、出水控制孔連通,水容器與上閥蓋出水為節流連通,水容器與上閥蓋進水為單向連通。該閥緩慢開啟,防止電流沖擊及官網中壓力沖擊;快速關閉,防止水錘產生。無水質要求,可用于污水、清水及原水系統。
DY30BX緩開快閉止回閥特點:
采用雙室驅動裝置,Y型結構。介質在定向運動中具有半直線水流,過流量大,壓力損失小,啟閉運行平穩、不產生壓力波動等優點。雙室驅動裝置可作為一個整體拆卸,便于檢查,膜片采用尼龍強化橡膠制成,合用壽命長,閥瓣密封件可拆卸,維修更方便。
DY30BX緩開快閉止回閥性能:
型號 |
公稱壓力 ﹝MPa﹞ |
試驗壓力﹝MPa﹞ |
適用溫度 |
適用介質 |
|
殼體 |
密封 |
||||
DY30BX緩開快閉止回閥 |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、 污水、海水 |
1.6 |
2.4 |
1.76 |
DY30BX緩開快閉止回閥零部件材料表:
材料 |
|
閥體 |
HT200 QT450 |
閥瓣 |
HT200 QT450 |
閥蓋 |
QT450 HT200 |
閥桿 |
2Cr13 |
隔膜 |
腈綸簾線襯丁晴膠 |

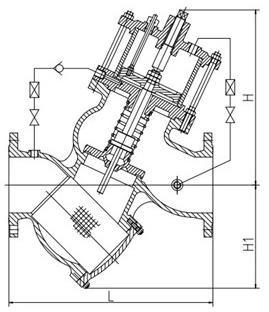

DY30BX緩開快閉止回閥結構:(圖)
DY30BX緩開快閉止回閥外觀尺寸:
公稱通徑DN(mm) |
尺寸 |
L |
|
50 |
203 |
65 |
216 |
80 |
241 |
100 |
292 |
125 |
330 |
150 |
356 |
200 |
457 |
250 |
533 |
300 |
610 |
350 |
686 |
400 |
762 |
450 |
864 |
500 |
914 |
600 |
1067 |
700 |
1300 |
800 |
1450 |
DY30BX緩開快閉止回閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
