Q21F外螺紋球閥
適用于PN1.0~6.4MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
Q21F外螺紋球閥特點:
分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。 閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置??稍O(shè)置90°開關定位機構,根據需要加鎖以防止誤操作,驅動方式:手動、電動、氣動。
Q21F外螺紋球閥性能:
公稱壓力 |
適用介質 |
適用穩定范圍 |
螺紋類型 |
1.6-6.4MPa |
水、油、氣及某些腐蝕性液體(W。O。G) |
-20~232℃~350℃ |
G。NPT。BSPT。BSP。DI259/2999 |
Q21F外螺紋球閥技術參數:
公稱通徑 |
DN(mm) |
6~100mm |
||
公稱壓力 |
PN(MPa) |
2.5 |
4.0 |
6.4 |
試驗壓力 |
強度試驗壓力 |
3.8 |
6.0 |
9.6 |
高密封試驗壓力 |
3.0 |
4.8 |
7.6 |
|
低壓氣密封試驗壓力 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
水、蒸汽、油品、酸類腐蝕性等。 |
|||
適用溫度 |
< 150℃(PTFE) < 300℃(PLL) |

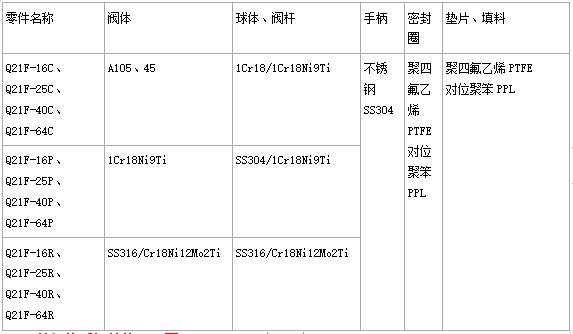

Q21F外螺紋球閥零部件材料表:

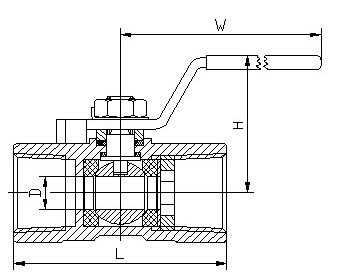

Q21F外螺紋球閥結構:(圖)
Q21F外螺紋球閥外觀尺寸:
公稱直徑 |
尺寸 |
|||||
d |
L |
L1 |
M |
Lo |
Q61對焊接頭總長 |
|
6 |
8 |
85 |
15 |
20×1.5 |
110 |
166 |
10 |
10 |
85 |
16 |
24×1.5 |
110 |
166 |
15 |
10 |
85 |
18 |
30×2 |
110 |
172 |
20 |
13 |
90 |
18 |
36×2 |
110 |
187 |
25 |
17 |
100 |
20 |
42×2 |
110 |
227 |
32 |
22 |
120 |
20 |
52×2 |
150 |
235 |
40 |
25 |
135 |
25 |
60×3 |
150 |
255 |
50 |
32 |
140 |
25 |
72×3 |
150 |
291 |
Q21F外螺紋球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
