蝶閥 氣動蝶閥
更新：2022/9/7 15:02:53??????點擊：
- 品牌：???工開閥門
- 型號：???D641X-16
產品介紹
D641X-16氣動蝶閥：
專門用于粉體，顆粒物料的工業產品。閥體橡膠密封圈形成的軟性密封使其非常適合各利粉體，顆粒物料的應用場合，特別是對于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，蝴蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。安裝維護簡便等特點。有手動、電動、氣動、齒輪馬達帶動等驅動裝置，可互為調換。
D641X-16氣動蝶閥特點：
緊湊的結構、超輕的重量，使您安裝使用更加方便；工業化的設計加上復合閥板的使用提供了密封效果和長的使用壽命。
主要型號有：φ150型-φ350型等七種規格。
D641X-16氣動蝶閥技術參數：
|
型號 |
D641X-16 |
|
|
公稱通徑 |
DN150-DN350 |
|
|
壓力(Mpa) |
0.2 |
|
|
主要零件 |
閥體 |
壓鑄鋁合金 |
|
閥板 |
碳鋼內襯板，覆以耐磨高分子材料 |
|
|
密封圈 |
耐磨橡膠 |
|
|
適用介質 |
水泥、泥漿、粉體 |
|
|
適用溫度(℃) |
-15-100 |
|
|
氣動執行器 |
型號 |
CP、GT系列、AT系列 |
|
壓力(Mpa) |
0.4-0.7 |
|

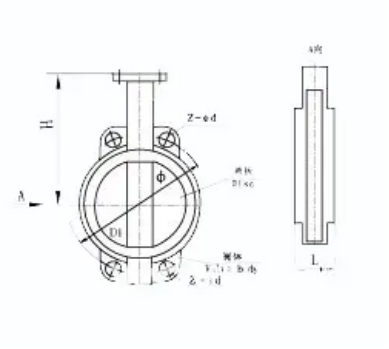

D641X-16氣動蝶閥結構：（圖）
D641X-16氣動蝶閥外觀尺寸：
|
MODEL |
￠A |
￠B |
￠C |
￠D |
n-￠d |
H |
L |
L1 |
|
BVF100 |
95 |
180 |
220 |
105 |
4-14 |
330 |
77 |
40 |
|
BVF150 |
150 |
200 |
228 |
163 |
4-14 |
370 |
77 |
40 |
|
BVF200 |
200 |
250 |
278 |
213 |
4-14 |
420 |
77 |
40 |
|
BVF250 |
250 |
300 |
328 |
263 |
8-14 |
470 |
77 |
40 |
|
BVF300 |
300 |
350 |
378 |
313 |
8-14 |
520 |
77 |
40 |
|
BVF350 |
350 |
400 |
440 |
363 |
8-14 |
600 |
85 |
40 |
|
BVF400 |
400 |
470 |
530 |
413 |
8-14 |
650 |
85 |
40 |
D641X-16氣動蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
