截止閥 柱塞截止閥
更新：2022/9/20 10:42:43??????點擊：
- 品牌：???工開閥門
- 型號：???UJ41H
產品介紹
UJ41H柱塞截止閥
在該閥門中，閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，該閥門主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節流量。
UJ41H柱塞截止閥特點：
屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。柱塞閥的無泄漏優點和截止閥的啟閉快特點，成為一個結構新穎新品種。
UJ41H柱塞截止閥性能：
|
閥體材料 |
適用溫度 |
適用介質 |
范圍壓力 |
|
鑄鋼 |
≤425℃ |
水、蒸氣、石油產品 |
PN1.6－16MPa |
|
不銹鋼 |
≤300℃ |
硝酸、醋酸 |
通徑范圍 |
|
含鉬不銹鋼 |
≤300℃ |
氮、氫、氨、尿素等 |
DN15-400mm |
|
蒙乃爾 |
≤300℃ |
氫氟酸 |
UJ41H柱塞截止閥零部件材料表：
|
閥體材料 |
鑄鋼，不銹鋼，含鉬不銹鋼，蒙乃爾，鉻鉬礬鋼 |
|
密封圈材料 |
聚四氟乙烯，含氟柔性石墨，對位聚苯，含碳纖維柔性石墨 |

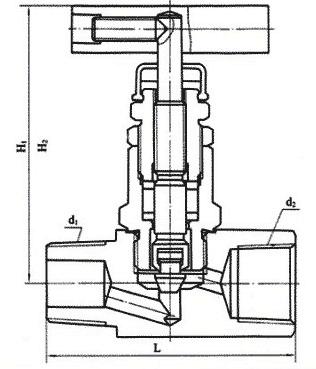

UJ41H柱塞截止閥：（圖）
UJ41H柱塞截止閥外觀尺寸：
|
DN |
L |
D |
D1 |
b |
Z-φd |
H≈ |
H1≈ |
D0 |
重量 |
|
15 |
130 |
95 |
65 |
14 |
4-14 |
145 |
157 |
100 |
3.5 |
|
20 |
150 |
105 |
75 |
14 |
4-14 |
149 |
165 |
120 |
4.4 |
|
25 |
160 |
115 |
85 |
14 |
4-14 |
166 |
84 |
140 |
5.6 |
|
32 |
180 |
135 |
100 |
16 |
4-18 |
187 |
213 |
160 |
8.5 |
|
40 |
200 |
145 |
110 |
16 |
4-18 |
208 |
236 |
180 |
11.0 |
|
50 |
230 |
160 |
125 |
16 |
4-18 |
234 |
268 |
220 |
15.0 |
|
65 |
290 |
180 |
145 |
18 |
4-18 |
284 |
330 |
240 |
21.0 |
|
80 |
310 |
195 |
160 |
20 |
8-18 |
314 |
358 |
280 |
30.0 |
|
100 |
350 |
215 |
180 |
20 |
8-18 |
365 |
427 |
320 |
41.0 |
|
125 |
400 |
245 |
210 |
22 |
8-18 |
401 |
475 |
360 |
60.0 |
|
150 |
480 |
280 |
240 |
24 |
8-23 |
415 |
505 |
400 |
82.0 |
|
200 |
600 |
335 |
295 |
26 |
12-23 |
508 |
626 |
450 |
147.0 |
|
250 |
650 |
405 |
355 |
30 |
12-25 |
590 |
740 |
500 |
220.0 |
|
300 |
750 |
460 |
410 |
30 |
12-25 |
1000 |
1160 |
560 |
290 |
|
350 |
850 |
520 |
470 |
34 |
16-25 |
1040 |
1210 |
640 |
450 |
|
400 |
914 |
580 |
525 |
36 |
16-30 |
1200 |
1400 |
720 |
725 |
UJ41H柱塞截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
