型過濾器
更新：2022/7/4 14:51:05??????點擊：
- 品牌：???工開閥門
- 型號：???GL41H Y
產品介紹
GL41H 型 PN10~PN16 法蘭連接鐵制Y型過濾器具有結構先進、阻力小、排污時間短、效率高、安裝檢修方便、成本低等特點。適用介質為水、蒸汽、油，可滿足不同管道需求。
|
GL41H 型 PN10~PN16 法蘭連接鐵制Y型過濾器主要性能參數 |
||||
|
型號 |
PN |
工作壓力 (Mpa) |
適用溫度 (℃) |
適用介質 |
|
GL41H-10 |
10 |
1.0 |
≤ 120 |
水、蒸汽、油 |
|
GL41H-16 |
16 |
1.6 |
≤ 200 |
水、蒸汽、油 |
|
GL41H-16Q |
16 |
1.6 |
≤ 220 |
水、蒸汽、油 |
產品性能參數
產品零部件材料
|
GL41H 型 PN10~PN16 法蘭連接鐵制Y型過濾器零部件材料 |
||||
|
型號 |
材料 |
|||
|
閥體、閥蓋 |
過濾網 |
螺塞 |
墊片 |
|
|
GL41H-10 |
灰鑄鐵 |
不銹鋼 |
可鍛鑄鐵 |
橡膠石棉板 |
|
GL41H-16 |
灰鑄鐵 |
不銹鋼 |
可鍛鑄鐵 |
橡膠石棉板 |
|
GL41H-16Q |
球磨鑄鐵 |
不銹鋼 |
可鍛鑄鐵 |
橡膠石棉板 |

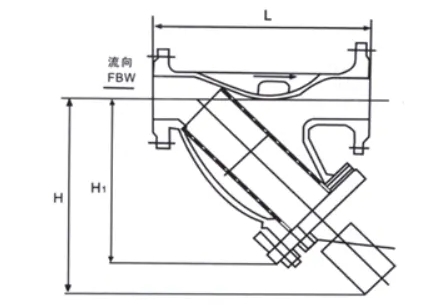

產品外形及結構尺寸（PN16）
|
GL41H 型 PN10~PN16 法蘭連接鐵制Y型過濾器主要外形及結構尺寸 |
||||||
|
型號 |
DN |
L |
D |
z×?d |
H |
重量/kg |
|
GL41H-10 |
50 |
250 |
160 |
4×?18 |
168 |
|
|
65 |
280 |
180 |
4×?18 |
185 |
||
|
80 |
315 |
195 |
4×?18 |
200 |
||
|
100 |
370 |
215 |
8×?18 |
255 |
||
|
125 |
450 |
245 |
8×?18 |
295 |
||
|
150 |
510 |
280 |
8×?23 |
345 |
||
|
200 |
560 |
335 |
8×?23 |
425 |
||
|
250 |
745 |
390 |
12×?23 |
515 |
||
|
300 |
780 |
440 |
12×?23 |
600 |
||
|
GL41H-16Q |
50 |
250 |
160 |
4×?18 |
168 |
|
|
65 |
280 |
180 |
4×?18 |
185 |
||
|
80 |
315 |
195 |
8×?18 |
200 |
||
|
100 |
370 |
215 |
8×?18 |
255 |
||
|
125 |
450 |
245 |
8×?18 |
295 |
||
|
150 |
510 |
280 |
8×?23 |
345 |
||
|
200 |
560 |
335 |
12×?23 |
425 |
||
|
250 |
745 |
405 |
12×?25 |
515 |
||
|
300 |
780 |
460 |
12×?25 |
600 |
||
|
GL41H-16 |
32 |
180 |
135 |
4×?18 |
90 |
4.9 |
|
40 |
220 |
145 |
4×?18 |
125 |
7.3 |
|
|
50 |
240 |
160 |
4×?18 |
145 |
10.1 |
|
|
65 |
280 |
180 |
4×?18 |
165 |
14 |
|
|
80 |
320 |
195 |
8×?18 |
210 |
19.2 |
|
|
100 |
380 |
215 |
8×?18 |
250 |
27 |
|
|
125 |
440 |
245 |
8×?18 |
295 |
49.7 |
|
|
150 |
480 |
280 |
8×?23 |
335 |
59.4 |
|
|
200 |
600 |
335 |
12×?23 |
380 |
97.2 |
|
|
250 |
605 |
405 |
12×?25 |
430 |
132.4 |
|
|
300 |
635 |
460 |
12×?25 |
460 |
173.2 |
|
|
350 |
696 |
520 |
16×?25 |
495 |
230 |
|
|
400 |
790 |
580 |
16×?30 |
560 |
320 |
|
|
450 |
850 |
640 |
20×?30 |
641 |
460 |
|
