J29H-320壓力計式截止閥特點:
該系列閥門應用于石油、氣體、蒸汽水等氮氯混合等介質管路上,作測試壓力的啟閉裝置,它具有連接牢固,密封性能良好,并有排污性能等特點。
J29H-320壓力計式截止閥性能:
型號 |
公稱壓力 |
試驗壓力 |
工作壓力 |
工作溫度 |
適用介質 |
||
殼體 |
密封 |
密封 |
|||||
J29H-320 |
32 |
48 |
35.2 |
0.6 |
32 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
J29H-320P |
32 |
48 |
35.2 |
0.6 |
32 |
C≤425℃ |
J29H-320壓力計式截止閥零部件材料表:
試驗項目 |
壓力值 |
公稱壓力 |
PN |
殼體試驗 |
1.5PN |
密封試驗 |
1.1PN |
氣壓試驗 |
0.6PN |
適用溫度 |
≤180°C |
適用介質 |
水、蒸氣、油品等 |

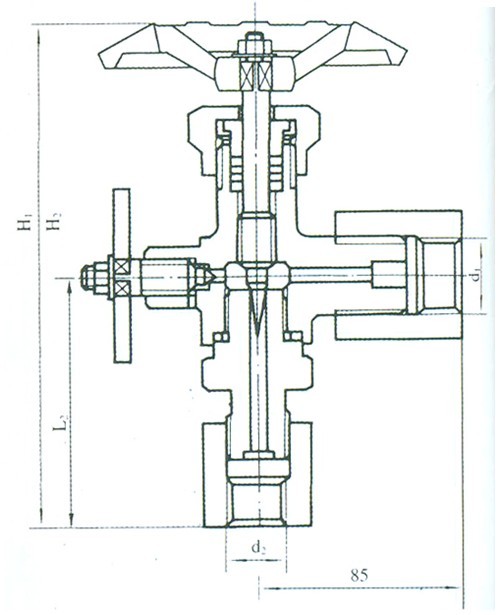

J29H-320壓力計式截止閥結構:(圖)
J29H-320壓力計式截止閥外觀尺寸:
型號 |
公稱直徑 |
尺 寸 |
重量(Kg) |
|||||||
L1 |
D1 |
D2 |
L2 |
H |
H1 |
M1 |
M2 |
|||
J29H-320 |
3 |
60 |
65 |
50 |
65 |
85 |
93 |
M14×1.5 |
M20×1.5 |
1 |
J29H-320P |
6 |
60 |
65 |
50 |
65 |
85 |
93 |
M14×1.5 |
M20×1.5 |
1 |
J29H-320壓力計式截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
