Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高溫高壓電動電站閘閥
電動、對接焊連接形式、明桿楔式剛性單閘板,閥座密封面材料為鉻鉬釩鋼堆焊鈷鉻鎢合金,工作壓力 10MPa~17MPa,閥體材料為鉻鉬釩鋼的高溫高壓電站閘閥。
Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高溫高壓電動電站閘閥性能:
型號 |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
Z961Y-P54100V |
10 |
≤540 |
水、蒸汽等 |
≤570 |
|||
Z961Y-P54140V |
14 |
≤540 |
|
≤570 |
|||
Z961Y-P54170V |
17 |
≤540 |
|
≤570 |
Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高溫高壓電動電站閘閥零部件材料表:
型號 |
材料 |
|||
閥體、閥蓋 |
閘板 |
閥座 |
閥桿 |
|
Z961Y-P54100V |
鉻鉬釩鋼 |
鉻鉬釩鋼堆焊鈷鉻鎢 |
鉻鉬釩鋼堆焊鈷鉻鎢 |
滲氟鋼 |
Z961Y-P54140V |
||||
Z961Y-P54170V |

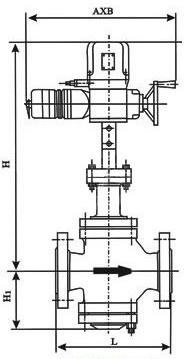

Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高溫高壓電動電站閘閥結構:(圖)
Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高溫高壓電動電站閘閥外觀尺寸:
DN |
L |
d |
H |
L1 |
D0 |
轉矩/N·m |
重量/kg |
125 |
600 |
100 |
1036 |
- |
- |
970 |
308 |
150 |
700 |
155 |
1392 |
1052 |
305 |
1800 |
500 |
175 |
759 |
175 |
1485 |
1052 |
305 |
2700 |
664 |
225 |
850 |
200 |
1650 |
1052 |
305 |
2700 |
867 |
250 |
900 |
222 |
1795 |
1154 |
458 |
1800 |
1203 |
300 |
1254 |
294 |
2080 |
1154 |
458 |
2000 |
2125 |
Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高溫高壓電動電站閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
