該閥門主要應用于鍋爐或冷水機組,小區供熱管網,建筑物內供熱和空調系統,熱力站等。
產品結構特點:
1.理想的調節性能;
2.較好的截止功能;
3.精確到1/10圈的開度狀態顯示;
4.理論流量特性曲線為等百分比特性曲線;
5. 理論特性曲線為等百分比曲線,當閥權度在0.3~0.5時實際曲線為線性特性;
6 .對應每個整圈都有固定的流量系數,調試中只要測量出閥門兩端壓差,就可以方便地計算出流經閥門的流量。
產品性能參數:
型號 |
SP15-(10/16) |
SP45F-(10/16) |
備注 |
試驗壓力 |
2.4Mpa(24kgf/m2) |
|
|
工作壓力 |
≤16MPa(16kgf/cm2) |
|
|
工作溫度 |
≤120℃ |
|
|
適用介質 |
水、油和其它液體 |
|
|
特性曲線 |
等百分比 |
|
|
安裝使用范圍
|
管網系統的主干、分支 干、室內供水干管、分支立管及多臺鍋爐 |
|
產品主要零件材料:
零件名稱 |
閥體 |
閥桿 |
螺母 |
密封部位及填料 |
材料 |
鑄鐵、優碳鋼、黃銅 |
不銹鋼 |
青銅 |
四氟乙烯 |

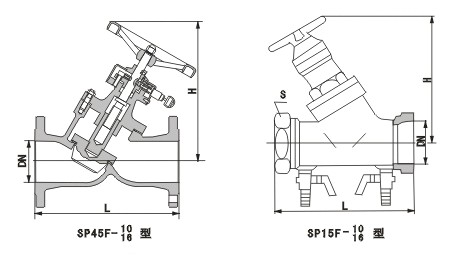

產品主要尺寸:
SPl5F:
DN |
ZG |
L |
S |
H |
重量kg |
15 |
1/2″ |
100 |
27 |
128 |
1 |
20 |
3/4″ |
115 |
33 |
128 |
1.5 |
25 |
1″ |
125 |
46 |
130 |
1.8 |
32 |
5/4″ |
140 |
55 |
150 |
2 |
40 |
3/2″ |
160 |
55 |
187 |
2 5 |
SP45F:
DN |
L |
H |
32 |
180 |
230 |
40 |
200 |
242 |
50 |
230 |
250 |
65 |
290 |
260 |
80 |
310 |
329 |
100 |
350 |
340 |
125 |
400 |
424 |
150 |
480 |
454 |
200 |
550 |
517 |
250 |
622 |
573 |
300 |
698 |
617 |
350 |
787 |
705 |
