美標電動防爆球閥
更新：2022/7/6 10:40:35??????點擊：
- 品牌：???工開閥門
- 型號：???美標電動防爆球閥
產品介紹
Q9B41F-600Lb美標電動防爆球閥特點：
密封性能優良、流通能力大、裝卸維護方便、流阻小、密封可靠，甚至切斷。電動電動閥門體積小、重量輕、推力大、功能強、伺服放大器內裝、操作方便、可靠性高。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。
Q9B41F-600Lb美標電動防爆球閥性能：
|
公稱通徑 |
DN15-DN400mm |
|
公稱壓力 |
1.0、1.6、4.0、6.4Mpa |
|
適用介質 |
汽油、柴油、煤氣、硝酸類、醋酸類、粘性流體、漿料、易燃易爆、強氧化性介質等 |
|
介質溫度 |
-40℃~180℃ -40℃~+350℃ |
|
泄漏量 |
0符合ANSIB16.104 5級標準 |
|
球體轉角 |
90° |
|
閥體材質 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
|
閥座材料 |
聚四氟乙烯(常溫)、特制PPL(高溫)、金屬密封(高溫) |
|
防爆等級 |
dIIBT4(6) |
Q9B41F-600Lb美標電動防爆球閥零部件材料表：
|
閥 體 |
閥 桿 |
閥 球 |
密封面 |
墊片（環） |
填 料 |
|
WCB |
1Cr13 |
1Cr13 |
1Cr13司太立合金本體材料 |
柔性石墨 |
柔性石墨 |
|
WC6 |
15CrMo |
15CrMo |
-29~595℃ |
|
|
|
WC9 |
25Cr2MoV |
25Cr2MoV |
|
|
|
|
LCB |
304 |
304 |
-46-345℃ |
|
|
|
CF8 |
304 |
304 |
-196~600℃ |
部分 |
|

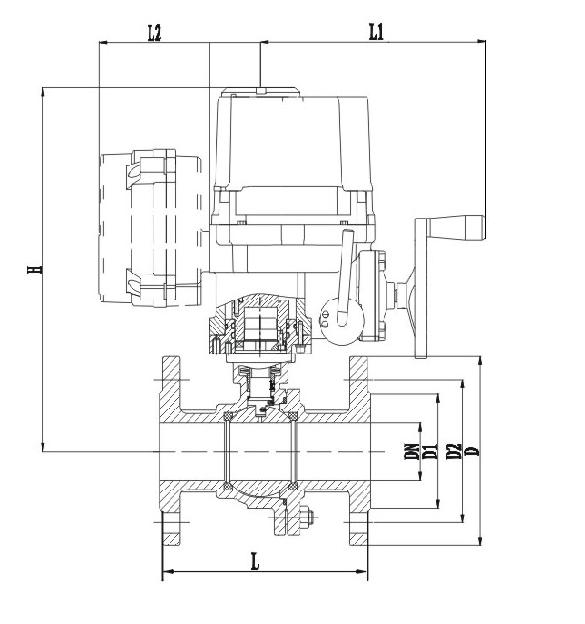

Q9B41F-600Lb美標電動防爆球閥結構：（圖）
Q9B41F-600Lb美標電動防爆球閥外觀尺寸：
|
公稱通徑DN(mm) |
尺寸 |
執行機構選配 (常溫常壓) |
|||||||
|
L |
D |
D2 |
D1 |
L2 |
H |
L1 |
Z-d |
||
|
15 |
130 |
95 |
65 |
45 |
136.5 |
284 |
216 |
4-14 |
JLQ-005 |
|
20 |
140 |
105 |
75 |
55 |
136.5 |
284 |
216 |
4-14 |
JLQ-005 |
|
25 |
150 |
115 |
85 |
65 |
136.5 |
284 |
216 |
4-14 |
JLQ-005 |
|
32 |
165 |
135 |
100 |
78 |
136.5 |
284 |
216 |
4-18 |
JLQ-008 |
|
40 |
180 |
145 |
110 |
85 |
136.5 |
284 |
216 |
4-18 |
JLQ-008 |
|
50 |
200 |
160 |
125 |
100 |
136.5 |
284 |
216 |
4-18 |
JLQ-008 |
|
65 |
220 |
180 |
145 |
120 |
136.5 |
328 |
216 |
4-18 |
JLQ-010 |
|
80 |
250 |
195 |
160 |
135 |
140 |
380 |
270 |
8-18 |
JLQ-015 |
|
100 |
280 |
215 |
180 |
155 |
140 |
387 |
270 |
8-18 |
JLQ-020 |
|
125 |
320 |
245 |
210 |
185 |
140 |
426 |
276 |
8-18 |
JLQ-040 |
|
150 |
360 |
280 |
240 |
210 |
140 |
458 |
290 |
8-23 |
JLQ-080 |
|
200 |
400 |
335 |
295 |
265 |
140 |
698 |
290 |
12-23 |
JLQ-150 |
|
250 |
533 |
405 |
335 |
320 |
140 |
780 |
290 |
12-25 |
JLQ-200 |
Q9B41F-600Lb美標電動防爆球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
