偏心半球閥
更新：2022/7/18 9:17:45??????點擊：
- 品牌：???工開閥門
- 型號：???PQ3/940H/Y
產品介紹
PQ3/940H/Y型偏心半球閥特點：
偏心半球閥由閥桿帶動球體繞旋轉中心A轉動時。球體由B點移到C點。此時相對閥門中心O，從BNC的軌跡為一凸輪狀偏心，向下進入閥座使閥門關閉保持密封。該網由于存在上途凸輪原理。闔門關閉件從開啟到關閉過程中。作用在閥座上的力逐漸增加。即關閉件表面與髑窿由完金脫離至接觸，并逐漸增大密封比壓，直至完全密封,反之亦然。這就大大改善了以往球閥的密封狀態和密封效果。適合高溫高壓及易結晶磨損嚴重的場合使用。
PQ3/940H/Y型偏心半球閥制造標準：
公稱通徑:2”-28-DN50-700
公稱壓力:Class150-60OLb PN1.0-10.0MPa閥體材質:WGB CF8 CF8M
球體:硬密封:wCB/CF8CFeM+STL軟密封:CF8/CFBM閥座:硬密封:A105/F304/F316+STL軟密封:PTFE PPL工作溫魔:硬密封:-40-425℃
款密封:-28~250℃
PQ3/940H/Y型偏心半球閥技術參數：
設計制造按API 6D
GB/T12237-1989;
試驗和檢驗按API598JB/9092-1999;
法蘭尺寸按ANSI B16.5 GB/T9113-2000 JE/179-1994 HG20592-1997;結斡長度按SDV-2000
PQ3/940H/Y型偏心半球閥結構：（圖）

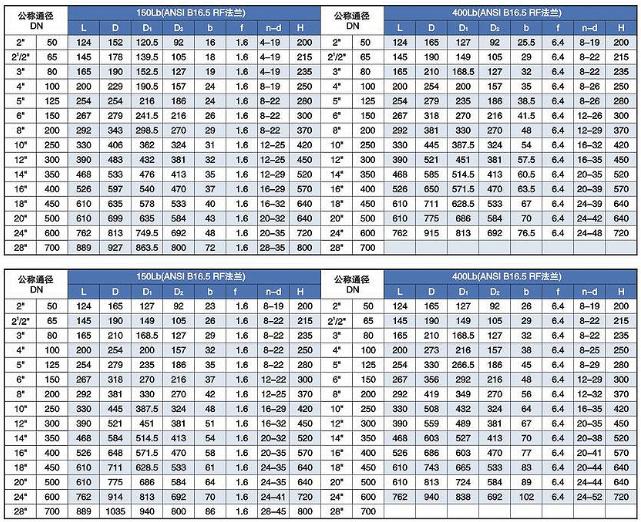

PQ3/940H/Y型偏心半球閥外觀尺寸：
PQ3/940H/Y型偏心半球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
