杠桿式減壓閥
更新：2022/7/4 12:32:26??????點擊：
- 品牌：???工開閥門
- 型號：???Y45H-64
產品介紹
產品結構特點：
杠桿式減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具。
杠桿式減壓閥的工作由閥后壓力進行控制。當壓力感應器檢測到閥門壓力指示升高時，減壓閥閥門開度減小；當檢測到減壓閥后壓力減小，減壓閥閥門開度增大，以滿足控制要求。
產品性能參數：
|
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力(Mpa) |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
|
進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍(Mpa) |
減壓比0.6 |
|||||
|
滲漏量 |
0.5%QMax |
|||||
|
溫量-壓力等級 |
ANSI B16.34 |
|||||
產品主要零件材料：
|
型號 |
零件名稱 |
閥體、閥蓋 |
閥桿 |
閥瓣 |
閥座 |
|
Y45H（Y）-64 |
材料 |
WCB |
38CrMoAIA |
2Cr13 |
1Cr18Ni9Ti |
|
Y45H（Y）-100 |
|||||
|
Y45H（Y）-64I |
ZG20CrMo |
1Cr18Ni9Ti |
|||
|
Y45H（Y）-100I |

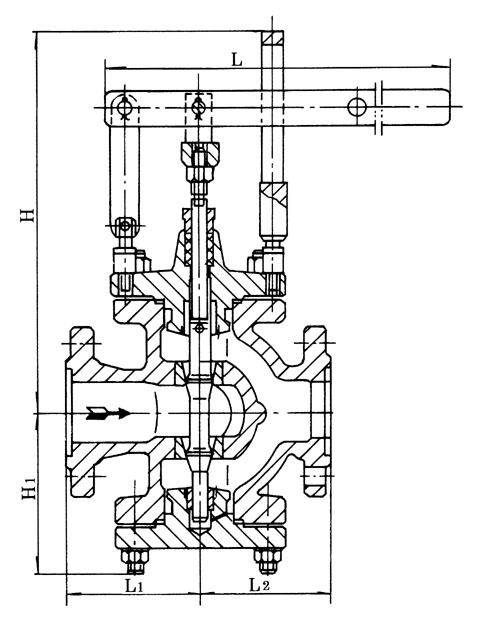

產品主要尺寸：
|
公稱通徑DN |
外 形 尺 寸 |
||||
|
L |
L1 |
H |
Hl |
l |
|
|
50 |
300 |
150 |
520 |
190 |
565 |
|
65 |
340 |
170 |
540 |
205 |
650 |
|
80 |
380 |
190 |
550 |
215 |
650 |
|
100 |
400 |
215 |
580 |
240 |
800 |
|
125 |
430 |
225 |
620 |
275 |
800 |
|
150 |
450 |
230 |
650 |
320 |
800 |
|
200 |
500 |
260 |
790 |
340 |
800 |
|
250 |
550 |
285 |
850 |
370 |
800 |
|
300 |
750 |
395 |
940 |
460 |
900 |
|
350 |
850 |
445 |
990 |
530 |
900 |
|
400 |
950 |
550 |
1120 |
660 |
1000 |
|
500 |
1130 |
680 |
1660 |
800 |
1000 |
工開閥門承諾：
（1）嚴格按照合同要求，提供符合設計標準，質量合格的產品。
（2）嚴格檢查和控制原材料、原器件、配套件的進廠質量。
（3）保證所供設備加工工藝完善、檢測手段完備。產品絕不帶缺陷出廠。對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。
（4）按合同規定的關鍵部件必須符合有關資質的要求，并經需方認可。
（5） 按合同規定向監造單位提供有關部門標準和圖紙，并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表，需方所派監造是督促我方按標準生產合格產品，但并不減我方的一切質量責任。
（6） 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準，供方無條件更換。在安裝和試運行過程中，設備出現質量問題，先處理問題，再分清責任，一切以滿足工程進度需要為準則。
