Q41H美標金屬硬密封球閥
閥座采用板簧加載的金屬密封結構,在高溫下啟閉輕松。球體及閥座采用特殊硬化處理,密封面不擦傷。球閥具有雙向密封功能。中小口徑采用浮動球結構(DN15~200mm),大中口徑采用固定球結構(DN125~500mm)。
Q41H美標金屬硬密封球閥特點:
1、金屬硬密封高溫球閥采用偏心結構,在關閉過程中,閥座與球體間的密封比壓能迅速增加,從而確保了密封副的可靠密封。當閥門開啟時,閥座與球體能迅速脫離,有效地減小了操作力矩,并使閥座表面與球面之間的控傷可能性降到較小。
2、金屬硬密封浮動球閥采用了彈性加載結構,在正常關閉情況下確保了球體密封面與閥座密封之間的接觸,在高溫工況下,能有效補償內件受熱膨脹,避免因高溫而導致的卡阻,適合于中小口徑高溫使用場合。
3、金屬硬密封高溫固定球閥除金屬硬密封偏心球閥的偏心特點外,其它優點在此也具務,此外,它可雙向使用,且不易在中腔沉積污物,根據用戶工況條件,也可在中腔設置排污口。
4、金屬硬密封高溫球閥的球體表面采用特殊硬化處理,閥座整體用特種硬質材料或局部堆焊硬質材料,確保密封副之間的有合適的硬度差。
5、由于球體表面采用特殊的表面硬化處理,閥座采用堆焊硬質合金,所以在閥門的啟閉過程中能很好經受介質沖刷,特別適合于固體顆粒和磨料介質。
6、除球體表面和閥座表面的特殊表面處理外,在其它密封材料方面采用柔性石墨、金屬纏繞式墊片等,故能用于高溫、高壓工況,并具耐火燒功能。
Q41H美標金屬硬密封球閥性能:
公稱壓力(PN) |
1.6 |
2.5 |
4.0 |
6.4 |
殼體試驗壓力 |
2.4 |
3.8 |
6.0 |
9.6 |
密封試驗(液) |
1.8 |
25.8 |
4.4 |
7.0 |
密封試驗(氣) |
0.5~0.7 |
|||
適用介質 |
?C??????P???? R |
|||
適用溫度 |
≤200 |
Q41H美標金屬硬密封球閥零部件材料表:
名稱 |
WCB類 |
CF8類 |
CF3類 |
CF8M類 |
CF3M類 |
|
閥體左體 |
A216-WCB |
A315-CFB |
A35-CF3 |
A351-CF8M |
A351-CF3M |
|
球體 |
B2-B8 |
A105-1025 |
A182-F304L |
A182-F304L |
A132-F316 |
A182-F316L |
B8以上 |
A216-WCB |
A351-CF8M |
A351-CF3 |
A351-CF8M |
A351-CF3M |
|
閥桿 |
A182-F6a |
A182-F304 |
A182-F304L |
A182-F336 |
A182-F316L |
|
閥座 |
- |
PTFE/增強PTFE/NYLIN |
||||
閥座支承圈 |
A105-1025 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
|
彈簧 |
- |
3yc-7/17-49H |
||||
O型圈 |
NBR |
氟橡膠 |
||||
螺柱 |
A193-B7 |
A193-B8 |
||||
螺母 |
A194-2H |
A194-8 |
Q41H美標金屬硬密封球閥結構:(圖)

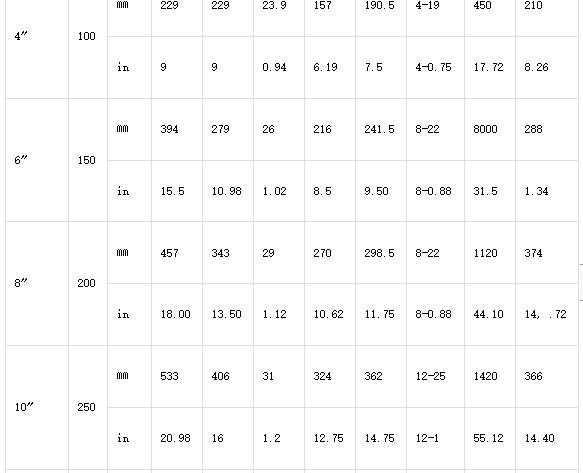

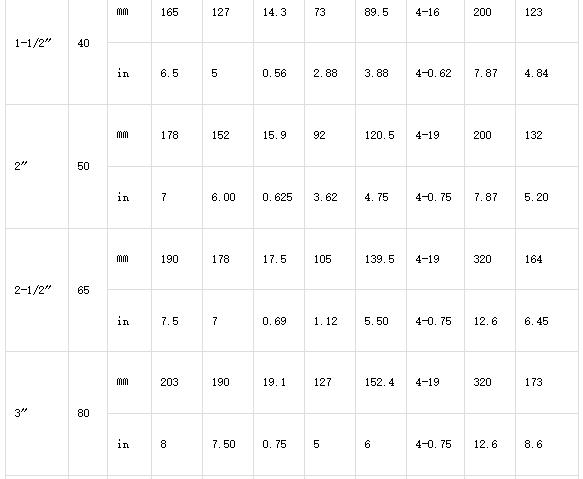

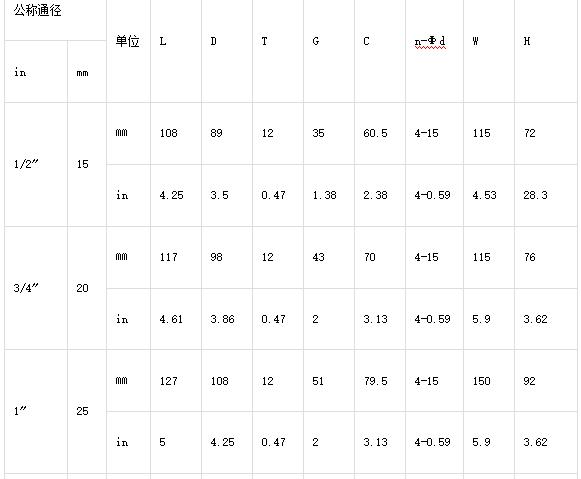

Q41H美標金屬硬密封球閥外觀尺寸:
150Lb
Q41H美標金屬硬密封球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
