氣動帶手動球閥
更新：2022/7/19 11:17:20??????點擊：
- 品牌：???工開閥門
- 型號：???Q641F/H
產品介紹
Q641F/H氣動帶手動球閥特點：
（1）流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
Q641F/H氣動帶手動球閥性能：
|
公稱通徑DN(mm) |
DN15-300 |
|||||
|
公稱壓力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
試驗壓力 |
強度試驗 |
1.5 |
2.4 |
3.75 |
6.0 |
9.60 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 |
7.04 |
|
|
低壓氣密試驗 |
0.5～0.7 |
|||||
|
適用介質 |
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |
|||||
Q641F/H氣動帶手動球閥技術參數：
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB |
|||||||||||
|
允許壓差(MPa) |
≤公稱壓力 |
|||||||||||
|
閥體形式 |
兩段式鑄造球閥 |
|||||||||||
|
連接形式 |
法蘭式、焊接式、螺紋式 |
|||||||||||
|
閥芯形式 |
"O"型球形閥芯 |
|||||||||||
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|||||||||||
|
流量特性 |
近似快開型 |
|||||||||||
|
動作范圍 |
0～90° |
|||||||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% |
|||||||||||
|
可調范圍 |
250：1 |
350：1 |
||||||||||
|
配置執行機構 |
可配GT、SR、ST、AT、AW等系列氣動執行機構 |
|||||||||||
|
控制方式 |
開關型(開關兩位控制)、調節型(4～20mA控制) |
|||||||||||
Q641F/H氣動帶手動球閥零部件材料表：
|
零件名稱 |
材料 |
|||
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
閥座密封圈 |
PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |
|||
|
填料 |
V型PTFE四氟填料、柔性石墨 |
|||

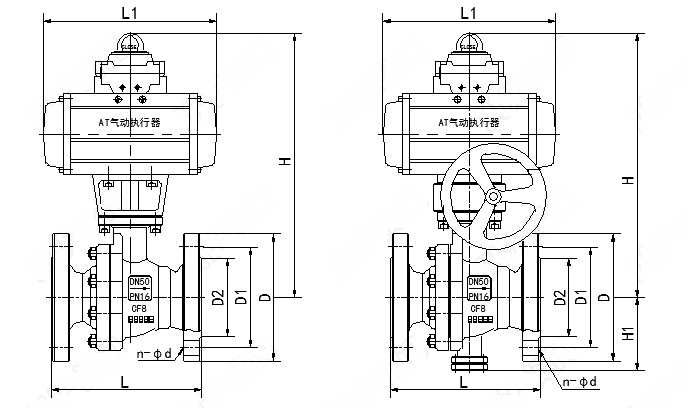

Q641F/H氣動帶手動球閥結構：（圖）
Q641F/H氣動帶手動球閥外觀尺寸：
|
DN |
L |
H |
D |
D1 |
L0 |
Z-φd |
執行器型號 |
|
15 |
130 |
200 |
95 |
65 |
165 |
4-φ14 |
QW01/AT50D |
|
20 |
140 |
204 |
105 |
75 |
165 |
4-φ14 |
QW01/AT50D |
|
25 |
150 |
215 |
115 |
85 |
165 |
4-φ14 |
QW01/AT63D |
|
32 |
165 |
240 |
135 |
100 |
225 |
4-φ18 |
QW02/AT63D |
|
40 |
180 |
265 |
145 |
110 |
225 |
4-φ18 |
QW02/AT75D |
|
50 |
200 |
275 |
160 |
125 |
225 |
4-φ18 |
QW02/AT75D |
|
65 |
220 |
379 |
180 |
145 |
245 |
4-φ14/4-φ18 |
QW03/AT88D |
|
80 |
250 |
390 |
195 |
160 |
330 |
8-φ18 |
QW04/AT100D |
|
100 |
280/320 |
416 |
215/230 |
180/190 |
330 |
8-φ18/8-φ23 |
QW04/AT115D |
|
125 |
320/381 |
542 |
245/270 |
210/220 |
380 |
8-φ18/8-φ25 |
QW05/AT145D |
|
150 |
360/400 |
572 |
280/300 |
240/250 |
380 |
8-φ23/8-φ25 |
QW06/AT160D |
|
200 |
400/500 |
736 |
335/360 |
295/310 |
440 |
12-φ25/12-φ25 |
AW17 |
|
250 |
530/568 |
926 |
405/425 |
355/370 |
580 |
12-φ25/12-φ30 |
AW20 |
|
300 |
600/648 |
1059 |
460/485 |
410/430 |
715 |
12-φ25/16-φ30 |
AW28 |
|
350 |
550/762 |
1127 |
520/550 |
470/490 |
875 |
16-φ25/16-φ34 |
AW28 |
|
400 |
600/838 |
1398 |
580/610 |
525/550 |
995 |
16-φ30/16-φ34 |
AW35 |
="http%3A//tnpzc.cn/images/jw.jpg" alt="" />
Q641F/H氣動帶手動球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
收貨單位，收貨人，地址，收驗時間，聯系電話。
