J94W/H卡套角式針形閥
具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點,是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
J94W/H卡套角式針形閥性能:
試驗項目 |
|
公稱壓力 |
6.4 |
殼體試驗 |
9.6 |
密封試驗 |
7 |
氣壓試驗 |
0.9 |
適用溫度 |
≤180℃ |
適用介質 |
水、蒸汽、油品等 |
J94W/H卡套角式針形閥零部件材料表:
型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
J91H-64 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟 |
J91W-64P |
304SS |
304SS |
304SS |
304SS |
柔性石墨、四氟 |
W91W-64R |
316SS |
316SS |
316SS |
316SS |
柔性石墨、四氟 |

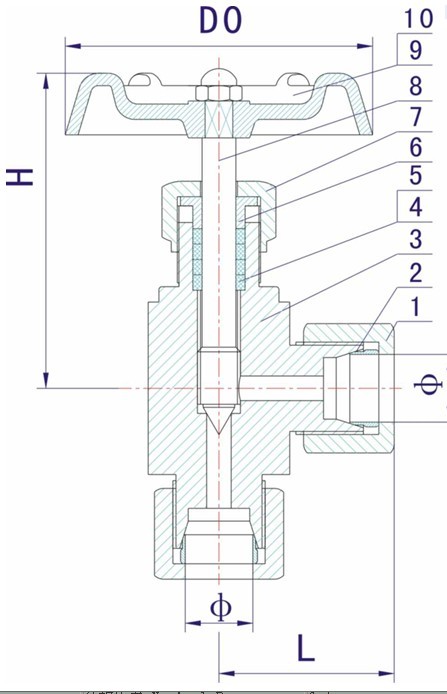

J94W/H卡套角式針形閥結構:(圖)
J94W/H卡套角式針形閥外觀尺寸:
Do |
D1 |
L |
H |
Φ8 |
Φ70 |
38 |
92 |
Φ10 |
Φ70 |
38 |
92 |
Φ12 |
Φ70 |
39 |
92 |
Φ14 |
Φ70 |
40 |
94 |
Φ18 |
Φ80 |
42 |
100 |
J94W/H卡套角式針形閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
收貨單位,收貨人,地址,收驗時間,聯系電話。
