J961Y電動高壓截止閥
適用于公稱壓力PN20~32MPa及P54/100V-P57/170V ,工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油 、化工 、水力 、火力電站各種系統的管路中,切斷或接通管路介質,,適用介質為:水、油品、蒸汽等。操作方式有:手動、齒輪傳動、電動等。
J961Y電動高壓截止閥特點:
1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷、密封性能好、壽命長。
3、結構緊湊、啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上,具有耐高溫、耐高壓的特點。
J961Y電動高壓截止閥制造標準:
設計與制造 |
結構長度 |
壓力 – 溫度等級 |
試驗標準 |
E101 |
E101 |
E101 |
E101 |
J961Y電動高壓截止閥零部件材料表:
零件材料 |
材料牌號 |
||
閥 體 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
閥 蓋 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
閥 瓣 |
WCB A105 |
WC6 25Cr2MoV |
WC9 25Cr2MoV |
閥 桿 |
2Cr13 / 1Cr17Ni2 |
25Cr2MoV |
25Cr2MoV |
閥 座 |
25 + STL |
304 |
304 |
密封環 ( 墊 片 ) |
增強柔性石墨 / 軟鋼 |
||
填 料 |
增強柔性石墨 |
||
閥 桿 螺 母 |
ZCuAl10Fe3 / D2 |

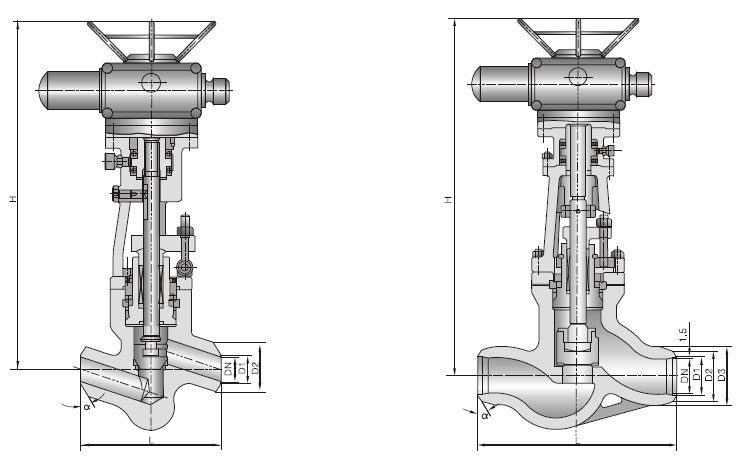

J961Y電動高壓截止閥結構:(圖)
J961Y電動高壓截止閥外觀尺寸:
公稱通徑 |
J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V |
|||||
主要外形尺寸和I連接尺寸 |
||||||
L |
D1 |
D2 |
D3 |
α |
H |
|
15 |
150 |
17 |
36 |
/ |
37.5° |
518 |
20 |
170 |
22 |
42 |
/ |
37.5° |
518 |
25 |
170 |
26 |
42 |
/ |
37.5° |
518 |
32 |
180 |
31 |
44 |
/ |
37.5° |
560 |
40 |
230 |
38 |
60 |
/ |
37.5° |
545 |
50 |
350 |
50 |
82 |
/ |
32° |
748 |
65 |
330 |
69 |
100 |
110 |
32° |
829 |
80 |
470 |
84 |
108 |
130 |
32° |
898 |
100 |
560 |
107 |
144 |
165 |
32° |
913 |
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V |
||||||
15 |
150 |
17 |
40 |
/ |
37.5° |
518 |
20 |
170 |
22 |
46 |
/ |
37.5° |
518 |
25 |
170 |
26 |
46 |
/ |
37.5° |
518 |
32 |
180 |
31 |
49 |
/ |
37.5° |
560 |
40 |
230 |
38 |
60 |
/ |
37.5° |
545 |
50 |
350 |
50 |
90 |
/ |
32° |
748 |
65 |
330 |
69 |
104 |
115 |
32° |
829 |
80 |
470 |
84 |
110 |
140 |
32° |
898 |
100 |
560 |
107 |
148 |
170 |
32° |
913 |
J961Y電動高壓截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
