燃?xì)鈱Ｓ秒姶砰y
更新：2022/7/8 12:23:58??????點擊：
- 品牌：???工開閥門
- 型號：???LD77
產品介紹
LD77系列 燃?xì)鈱Ｓ秒姶砰y技術參數：
|
介質溫度：-5℃～80℃ |
|
工作壓力：0～8bar |
|
運作方式：直動式 |
|
工作型式：常閉型、常開型、防爆型 |
|
閥體材質：黃銅、鑄鐵 |
|
密封材質：NBR、FKM |
LD77系列 燃?xì)鈱Ｓ秒姶砰y零部件材料表：
|
代號 |
功能選項 |
功能說明 |
線圈參數：AC220V 110V, DC24V 12V |
|
|
NO |
常閉型 |
通電閥開，斷電閥關 |
防護等級：IP54（普通線圈） IP65(防爆線圈) H級 |
|
|
K |
常開型 |
通電閥關，斷電閥開 |
額定功率： |
DN15～25mm，AC 20VA,DC 19W |
|
E |
防爆型 |
防爆等級：ExdII BT4 |
DN35～50mm，AC 46VA,DC 30W |
|
|
選配：NPT螺紋，RC螺紋（定做） |
DN65～100mm，AC 50VA,DC 30W |
|||

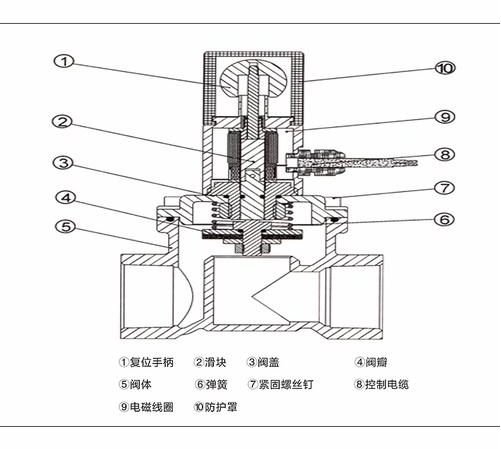

LD77系列 燃?xì)鈱Ｓ秒姶砰y結構：（圖）
LD77系列 燃?xì)鈱Ｓ秒姶砰y外觀尺寸：
|
規格參數表(螺紋連接) |
||||||
|
型號 |
接口G |
通徑mm |
Cv值 |
L |
H/常開 |
工作壓力 |
|
LD7715 |
1/2 |
15 |
4.5 |
69 |
117/135 |
0～4～8 |
|
LD7720 |
3/4 |
20 |
7.5 |
73 |
124/142 |
0～4～8 |
|
LD7725 |
1 |
25 |
12 |
99 |
135/150 |
0～4～8 |
|
LD7732 |
1 1/4 |
32 |
22 |
115 |
154/190 |
0～4～8 |
|
LD7740 |
1 1/2 |
40 |
30 |
120 |
162/160 |
0～4～8 |
|
LD7750 |
2 |
50 |
48 |
154 |
185/215 |
0～4～8 |
|
|
||||||||
|
規格參數表(法蘭連接)（"C"代表鑄鐵材質，“A”代表另外一種線圈）(LD7740CF和LD7750CF兩款不能做防爆） |
||||||||
|
型號 |
通徑mm |
Cv值 |
L |
H/常開 |
D |
D1 |
n-Φd |
工作壓力 |
|
LD7725F |
25 |
12 |
135 |
166/180 |
110 |
85 |
4-Φ14 |
0～4～8 |
|
LD7732F |
32 |
22 |
142 |
204/235 |
135 |
100 |
4-Φ18 |
0～4～8 |
|
LD7740F |
40 |
30 |
149 |
217/240 |
145 |
110 |
4-Φ18 |
0～4～8 |
|
LD7750F |
50 |
48 |
164 |
224/255 |
156 |
125 |
4-Φ18 |
0～4～8 |
|
LD7740CF |
40 |
30 |
175 |
220 |
110 |
150 |
4-Φ18 |
0～4～8 |
|
LD7750CF |
50 |
48 |
220 |
240 |
125 |
165 |
4-Φ18 |
0～4～8 |
|
LD7765CF |
65 |
55 |
258 |
330 |
145 |
185 |
4-Φ18 |
0～2 |
|
LD7780CF |
80 |
85 |
280 |
330 |
160 |
200 |
4-Φ18 |
0～2 |
|
LD77100CF |
100 |
129 |
354 |
390 |
180 |
220 |
4-Φ18 |
0～2 |
|
LD77100ACF |
100 |
129 |
350 |
408 |
220 |
180 |
8-Φ18 |
0～2 |
|
LD77125ACF |
125 |
180 |
400 |
424 |
250 |
210 |
8-Φ18 |
0～2 |
|
LD77150ACF |
150 |
250 |
480 |
515 |
285 |
240 |
8-Φ22 |
0～2 |
|
LD77200ACF |
200 |
420 |
600 |
540 |
340 |
295 |
8-Φ22 |
0～2 |
|
LD77250ACF |
250 |
660 |
730 |
573 |
395 |
350 |
12-Φ22 |
0～2 |
|
LD77300ACF |
300 |
890 |
850 |
608 |
445 |
400 |
12-Φ22 |
0～2 |
|
LD77350ACF |
350 |
1060 |
98 |
700 |
505 |
460 |
16-Φ22 |
0～2 |
LD77系列 燃?xì)鈱Ｓ秒姶砰y維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
